开关电源电感和电感元件区分
发布时间:2019-11-12 阅读量:849 来源:我爱方案网 作者:

非隔离式开关电源(SMPS)为一个降压拓扑结构电源的架构,当开关(Q1)闭合时,电流开始通过这个开关流向输出端,并以某一速率稳步增大,增加速率取决于电路电感。根据楞次定律,di=E*dt/L,流过电感器的电流所发生的变化量等于电压乘以时间变化量,再除以这个电感值。由于流过负载电阻RL的电流稳定增加,输出电压成正比增大。


开关电源电感和电感元件区分

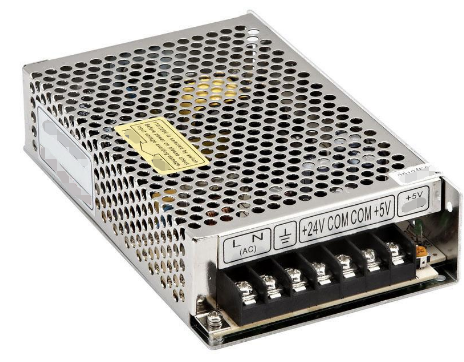

图片来源于网络


在达到预定的电压或电流限值时,控制集成电路将开关断开,从而使电感周围的磁场衰减,并使偏置二极管D1正向导通,从而继续向输出电路供给电流,直至开关再度接通。这一循环反复进行,而开关的次数由控制集成电路来确定,并将输出电压调控在要求的电压值上。


电感值对于在开关断开期间保持流向负载的电流很关键。所以必须算出保持降压变换器输出电流所必需的最小电感值,以确保在输出电压和输入电流处于最差条件下,仍能够为负载供应足够的电流。为确定最小的电感值,需要知道如下信息:输入电压范围;输出电压及其规定范围;工作频率(开关频率);电感器纹波电流;运行模式;连续运行模式还是非连续运行模式。


下列公式用于计算降压变换器所需的电感值:L1 = Vo(1-Vo/(Vin-Von))/(f*dI) 连续运行模式下:dI < 1/2I 为了算出适用于电源整个运行条件的最小电感值,对参数值的选择必须能够保证在各项参数处于最不利组合的条件下,所选择的这一电感值仍能将纹波电流保持在特定的数值范围内。而针对降压型电源,其最不利组合条件为:输入电压和频率均处于各自的最低数值时。此外,还要将输出电压也取为其最小规定值,以确定能够保持正常调节功能所需的最低电感值。


凡是能产生电感作用的原件统称为电感原件,常用的电感元件有固定电感器, 阻流圈,电视机永行线性线圈,行,帧振荡线圈,偏转线圈,录音机上的磁头,延迟线等。电感线圈是由导线一圈靠一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。



开关电源电感和电感元件区分

图片来源于网络


按电感形式分为固定电感、可变电感。按导磁体性质分空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。按工作性质分天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。按绕线结构分单层线圈、多层线圈、蜂房式线圈。固定电感器一般采用带引线的软磁工字磁芯,电感可做在10-22000uh之间,Q值控制在40左右。阻流圈是具有一定电感得线圈,其用途是为了防止某些频率的高频电流通过,如整流电路的滤波阻流圈,电视上的行阻流圈等。行线性线圈用于和偏转线圈串联,调节行线性。由工字磁芯线圈和恒磁块组成,一般彩电用直流电流1.5A电感116-194uh频率:2.52MHZ。振荡线圈由骨架,线圈,调节杆,螺纹磁芯组成。一般电感为5mh调节量大于+-10mh。
