该模块支持“DALI第一套协议”，“DALI第二套协议”，“DALI NFC”，兼容任何欧美系的DALI控制系统，具备10年的DALI行业经验。我公司一些客户用该模块过了DALI认证。
该模块体积微小，采用了先进的控制技术，完美兼容TRIDONIC（锐高），OSRAM（欧司朗），PHILIPS（飞利浦），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制系统，把国际上广泛采用的DALI标准控制信号转换成PWM信号，使普通照明产品立即具备DALI接口，可广泛用于酒店，会堂，办公区域等各种需要调光控制的场合。
二、功能
DALI (数字可寻址灯光接口)是国际标准的、流行的灯光控制协议总线，它采用曼彻斯特编码的数字式传输，具有整体、分组调光、寻址调光和查询灯具状态等强大的功能。该数字总线与模拟式的0-10V调光总线相比，具有调光精确，可寻址、稳定，可集中控制，安装方便等特点。
1、高性能
本模块采用进口IC设计，功耗低，性能强，工作稳定可靠。
2、模块化
模块化设计，超小体积， 引脚少，方便生产，与LED驱动电源，荧光灯电子镇流器集成更容易，可以以最快的速度设计出可靠稳定的DALI协议照明产品。
3、DALI功能
具备完整的DALI接口功能，符合IEC 60929/IEC 62386标准，兼容性好，可以兼容任何符合DALI协议的设备，通过输入标准的DALI信号，实现产品的开关、调光、场景、群组、编址等功能。
4、灵活性
本模块输出PWM调光信号，最大输出电流10mA，调光范围为0~100%(可调)，可以适应各种PWM/模拟调光接口的驱动芯片，设计更灵活。
5、可定制
为了满足客户的特殊需求，可定制相应的模块。
三、特点
1、兼容高压。
防止灯具施工人员不小心将市电线（AC220）接入DALI接口而造成LED驱动损坏，目前兼容高压的部分只有国外一些做LED驱动的大品牌公司所有。
2、完全兼容TRIDONIC（锐高），OSRAM（欧司朗），PHILIPS（飞利浦），路创，欧华，施耐德，快思聪，西门子，ABB等任何国际知名品牌的DALI控制器。
3、同时具备DALI和PUSH功能。
根据DALI线上的电压自动实现DALI和PUSH调光功能，当DALI线上的电压为9.5-22.5V时自动实现为DALI功能，当DALI线上的电压为100V-300V时自动实现PUSH调光功能。
4、模块使用灵活，可使用在LED驱动，荧光灯电子镇流器（T5/T8/TC-L/TC-D/TC-T/TC-L/TC-C等）调光控制器等产品上。
四、电气特性
|
引脚 |
标识 |
说明 |
电气参数 |
|
PIN1/2 |
DA/Push |
DALI/Push输入引脚 |
DALI：DC+9.5～22.5V（接口电流<2mA） |
|
PIN3 |
VSS |
电源地输入引脚 |
电源地 |
|
PIN4 |
VCC |
电源正极输入引脚 |
DC +4.5～5.1V, 10mA |
|
PIN5 |
—— ON |
开关灯信号输出引脚 |
与PIN6引脚反向，接收到DALI关灯信号时，输出高电平，其他为低电平。 ▲不使用时，此引脚闲空。 |
|
PIN6 |
ON |
开关灯信号输出引脚 |
与PIN5引脚反向，接收到DALI关灯信号时，输出低电平，其他为高电平。 ▲不使用时，此引脚闲空。 |
|
PIN7 |
PWM |
调光信号输出引脚 |
输出电压为VCC，最大输出电流10mA，建议小于1mA，接收到DALI关灯信号时，输出低电平。 PWM频率默认出货为250Hz。 |
|
PIN8 |
ERR |
错误信号输入引脚 |
使用DALI指令读取产品工作状态时，显示的状态由此引脚决定，如果此引脚输入为高电平时，显示产品的工作状态错误（开路保护）。输入电压DC +4～5.1V，输入电流<1mA。 ▲不需要识别产品状态时，此引脚须接地（VSS）。 |
备注：由于我公司的DALI研发始于2009年，当时的DC-DC或者AC-DC有一些需要用“ON”接口打开，”OFF“接口关闭，”PWM”接口调光，故而多了PIN6，PIN7引脚（目前的DC-DC或者AC-DC可以直接用PWM打开，关闭，调光，如果只是做单路DALI电源，可以直接将PIN6和PIN7直接悬空），目前我公司已经PIN6和PIN7这两个引脚用于调色温或者RGB或者NFC DALI，具体的规格资料麻烦联系我公司。

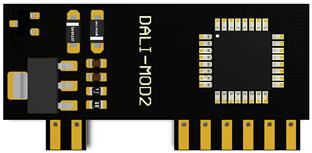

产品型号：DALI-MOD2
工作温度：-40~125℃
外形结构：裸板
安装方式：金手指
产品重量：5g
模块尺寸：35.7mm（长）×17mm（高）×6.7mm（厚）
供电电源：DC＋5V
工作功率：<0.2W
电气隔离：输入／输出光耦隔离（>6.5mm）。
五、DALI/PUSH说明

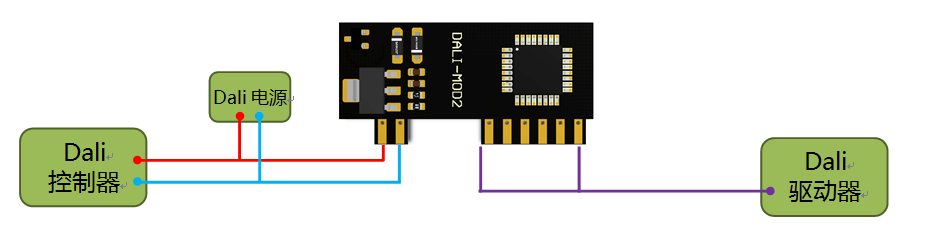

1、DALI信号与模块连接

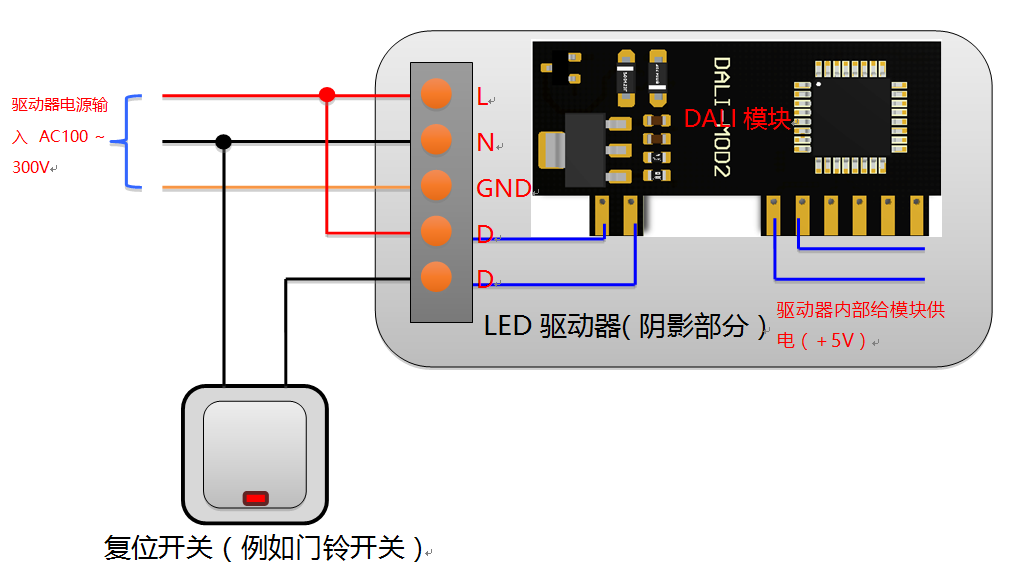

2、Push信号与模块连接
说明：DALI模块内置在LED驱动内，由LED驱动内部提供＋5V电源给DALI模块供电，DALI模块输入接口（DALI接口）通过LED驱动的端子与外部线路连接。如上图所示，LED驱动的输入电源为AC100～300V，在输入电源的线路上，通过一个复位开关将电源L 、N端连接到DALI接口。此时，Push功能的线路已连接完成，非常简单。
进入Push模式后，如果需要恢复到DALI模式，则需要把Push高压线路去掉，按照DALI接口标准接线，则自动恢复到DALI模式。
3、Push操作说明
在Push模式下，LED驱动上电时，会恢复LED驱动断电前的记忆，如果LED驱动断电前是关灯的，则上电之后依然为关灯状态，如果LED驱动断电前是50%亮度，则上电之后自动恢复为50%亮度。
短按：迅速按下复位按钮后松手，按钮自动恢复断开状态，按下按钮的持续时间<600ms。
长按：迅速按下复位按钮，保持不松开，持续>1000ms。
六、合作方式
1：根据客户实际需求在现有模块的基础上进行第二次开发，具体合作方式视开发难度而定。
2：根据客户需求为客户定制模块。
七、DALI认证注意事项
1：DALI模块ERR引脚（PIN8）必须使用，在LED驱动负载不接入时（开路），驱动需在开路3秒内反馈一个持续的高电平信号(输入电压DC +4～5.1V，输入电流<1mA)，使模块实时了解LED驱动是否处于开路工作状态，LED驱动处于其它工作状态时，必须在3秒内反馈一个持续的低电平信号。如果不需要过认证，ERR引脚需一直接地，不影响正常使用，注意避免引脚悬空。
2：观察模块在以下工作状态时的供电电压是否稳定（DC+4.5～5.1V）
1）在最大输出负载下，使用控制器最亮／最暗指令快速 循环控制灯光调光，观察模块的5V电压是否稳定。
2）在最小输出负载下，使用控制器最亮／最暗指令快速 循环控制灯光调光，观察模块的5V电压是否稳定。
3）在输出空载下，使用控制器自动编址，观察模块的5V电压是否稳定（在输出空载下，模块的err引脚须接入高电平，表示产品故障，其他状态下为低电平）。
4）在最小输出负载下，使用控制器自动编址，观察模块的5V电压是否稳定。

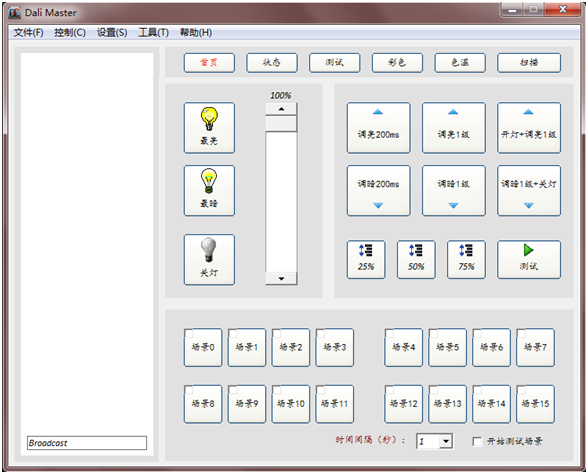

八：我公司的DALI控制器部分控制软件界面（中文／英文）

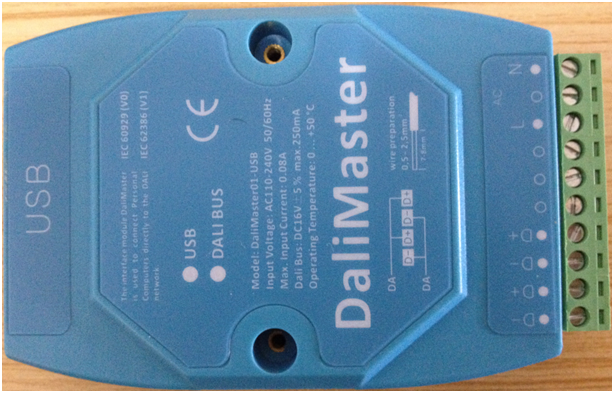

九、我公司的DALI控制器外观
