设计要素：为数据中心设计光纤布线时，需要考虑很多要素，包括网络架构，待规划区域，生产区域等。布线的结构是依据网络结构而设计部署的，例如，大多数情况下数据中心都是采用TOR交换机的网络架构方式，一种选择是为这种网络架构部署低芯数的光缆至每个TOR交换机所在机柜。另一种选择是，光缆也可以采用MOR或EOR的部署方式，连接至设备机柜。这样做可以将光纤合并，提高机柜空间的利用效率。

在许多传统的数据中心设计,当链接要求大于12芯光纤时，则由多个12芯缆组合敷设。由于光纤芯数的需求持续增长,利用多个低芯数光缆的方式将面对线缆管理的挑战。为应对这些挑战，许多数据中心布线设计使用144芯MTP®主干光缆。若在数据中心部署时需要的光纤链接芯数大于144芯时，则采用多个144芯MTP®主干光缆安装来实现所需。例如,如果一个链接需要288芯光纤，则使用两个144MTP®光缆组合安装。采用高芯数光缆安装，可大大减少数据中心布线的部署时间。

·总芯数：4440芯，使用 370 x 12 芯 MTP-MTP 主干

·总芯数：13680芯，使用 95 x 144芯 MTP-MTP 主干

·总芯数：16128芯，使用 56 x 288芯 MTP-MTP 主干

图：不同芯数光缆在12” x 6” 桥架中的部署场景

部署方案

为满足高芯数光缆连接的需求,我们可以采用多种方案予以应对。这取决于应用空间以及部署条件的考量。例如，数据中心园区建筑物之间的连接,可采用FREEDM®室内/室外光缆,或室外光缆也可。如果在数据中心内部,则采用EDGE®室内预端接光缆的部署方案。

MTP®预端接解决方案是解决高芯数光缆部署的一个关键的组件，同时也是性价比最优的解决方案。并可实现未来平滑迁移至40/100/200/400GbE传输系统。另外,安装MTP光纤预端接主干，终端可以是单个MTP端口，或使用MTP-LC模块接口转变为多个LC端口使用。MTP预端接主干光缆的部署可以满足不同布线结构，布线环境和路径的需求:

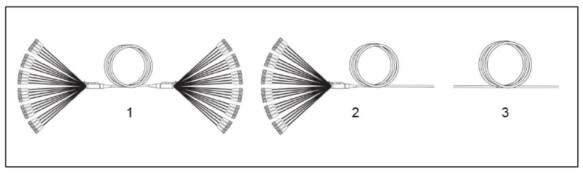

1)光缆两端自带预端接的MTP连接器

2)光缆一端自带预端接的MTP连接器，另一端没有连接器，实际使用时可熔接MTP连接器

3)成束光缆两端无连接器，实际使用时可在两端熔接MTP连接器

图：MTP主干的不同类型
