任何依靠交流电源工作的电源系统都具有一个相关的功率因数，该功率因数被定义为其从交流电源吸收电流的方式。AC 电力系统的功率因数被定义为流至负载的有功功率 (real power) 与视在功率 (apparent power) 的比值，是一个介于 0 和 1 之间的无单位数值。有功功率是电路在特定时间执行任务的能力。视在功率则是电路的电流与电压之乘积。由于非线性负载 (它会使从电源吸收的电流波形产生失真) 的原因，视在功率将大于有功功率。

在一个电力系统中，与一个具有高功率因数的负载相比，在所传输的有用功率相同的情况下，一个具有低功率因数的负载吸收更大的电流。因为所需的电流较高，所以在配电系统中损失的能量也增加了，这反过来又需要更粗的导线和其他传输设备。较大的设备和能源浪费增加了成本，所以电力公司往往对功率因数较低的客户收取较高的费用。

此外，电源的功率因数还会对 AC-DC 电源产生在交流电源上的谐波造成影响，因此，为不带功率因数校正功能的 AC-DC 电源之负载配电时，电力公司面临重大难题。此类电源是非线性负载，它们：

•会使 AC 波形失真

•会引起谐波电流，此谐波电流会影响同一根电力线上其他设备的操作

•会由于中线过热而引发火灾

•会导致电源变压器承受过大的应力和缩短寿命

•会导致 AC 电源发生器过载

如图 1 所示，典型的离线式电源利用一个负责驱动电容性负载的二极管电桥给交流电源线加载。该负载是非线性的 (因为它主要给一个电容器充电)，而且此类负载只在正弦线路电压的峰值期间吸收电流，因而产生了会引起电源线谐波的线路输入电流峰值。

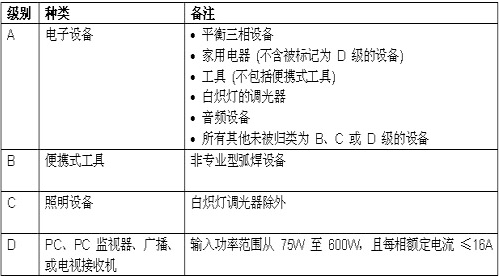

功率因数校正 (PFC)

改善功率因数的方法之一是采用一个滤波器。这通常被称为“无源 PFC”。可以设计一种只传递位于市电线路频率 (例如：50Hz 或 60Hz) 之电流的滤波器。这种滤波器一般用于低功率要求并可减小谐波电流，这意味着非线性器件此时看似一个线性负载，而且能根据需要采用电容器或电感器以使功率因数接近 1。不过，此类滤波器需要采用大数值的高电流电感器，而这种电感器既笨重又昂贵。

有源 PFC

有源 PFC 是一种用于控制负载所吸取的无功功率之的电力电子系统，旨在获得尽可能接近 1 的功率因数。在大多数应用中，有源 PFC 负责控制负载的输入电流，以使电流波形与交流电源电压波形 (正弦波) 成比例。有源 PFC 功能电路通常包括一个附加的开关升压转换器功率级，该功率级需要一个控制 IC、开关 MOSFET和电源电感器。有源 PFC 使电压和电流几乎同相，而且无功功率损耗接近于零。这就能最高效地将电能从电力公司传送给用户。图 2 示出了未采用 PFC 和采用有源 PFC (1.0) 时至离线式开关电源的电流波形。

迄今为止，电源设计一直需要采用一个额外的功率级以整合 PFC。无论是有源 PFC 还是无源 PFC，都需要增设组件，从而导致成本、电路尺寸和复杂性的增加。然而，凌力尔特近期宣布推出一款革命性的隔离型反激式控制器，该器件将有源 PFC 功能电路整合在单级转换器，而无需额外的组件。
