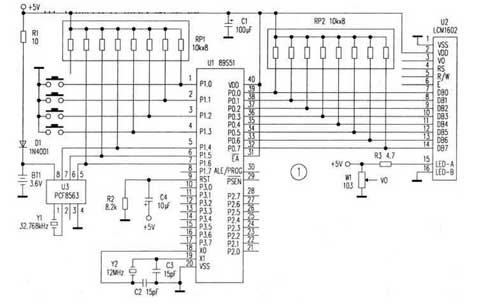

万年历时钟芯片很多，但是小编认为，比起DSl302来说，采用飞利浦公司的PCF8563时钟芯片，LCM1602作显示，可以取得较理想的效果。电路图如图所示。
PCF8563是低功耗的CMOS实时时钟/日历芯片，提供1个可编程时钟输出、1个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递。最大总线速度为400kbit/s，在数据交换时只要按照I2C总线模式进行操作，对时序的要求也不是太高。PCF8563内部寄存器地址与数据格式描述如附表所示。
本电路采用89S51作主控MCU，PCF8563产生时钟信息，LCM1602液晶模块作显示。Y1为32.768kHz晶振，Y2为12MHz晶振，BT1作为后备电源，保持时钟数据万年不丢失;RP1和RP2是9脚l0kΩ排阻;S1~S4用于调整时间。S2用于进入调整模式;并且每按一次改变调整项目;S1用于退出调整状态，S3、S4用于加1减1操作。
