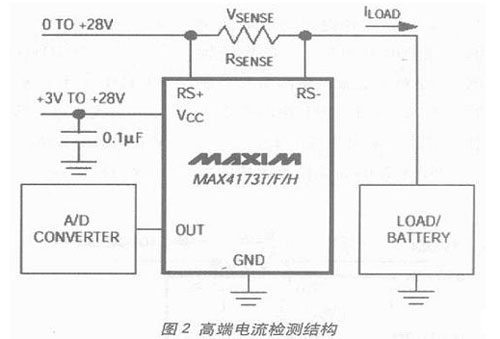

低端检流电路的检流电阻串联到地(图1)，而高端检流电路的检流电阻是串联到高电压端(图2)。两种方法各有特点：低端检流方式在地线回路中增加了额外的线绕电阻，高端检流方式则要处理较大的共模信号。

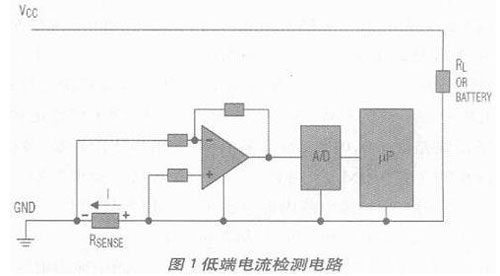

图1 所示的低端检流运放以地电平作为参考电平，检流电阻接在正相端。 运放的输入信号中的共模信号范围为：(GNDRSENSE*ILOAD)。尽管低端检流电路比较简单，但有几种故障状态是低端检流电路检测不到的，这会使负载处于危险的情况，利用高端检流电路则可解决这些问题。
高端检流电路直接连到电源端，能够检测到后续回路的任何故障并采取相应的保护措施，特别适合于自动控制应用领域，因为在这些应用电路中通常采用机壳作为参考地。
