交流电动机是一种将交流电的电能转变为机械能的装置。交流电动机主要由一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子组成。电动机利用通电线圈在磁场中受力转动的现象而制成的。交流电动机分为同步交流电动机和感应电动机两种。

图片来源于网络

电动机的作用是将电能转换为机械能。电动机分为交流电动机和直流电动机两大类。

一）交流电动机及其控制

交流电动机分为异步电动机和同步电动机两类。异步电动机按照定子相数的不同分为单项异步电动机、两相异步电动机和三相异步电动机。三相异步电动机结构简单，运行可靠，成本低廉等优点，广泛应用于工农业生产中。

三相异步电动机的基本结构

三相异步电动机的构造也分为两部分：定子与转子。

（１）定子：

定子是电动机固定部分，作用是用来产生旋转磁场。它主要由定子铁心、定子绕组和机座组成。

（２）转子：

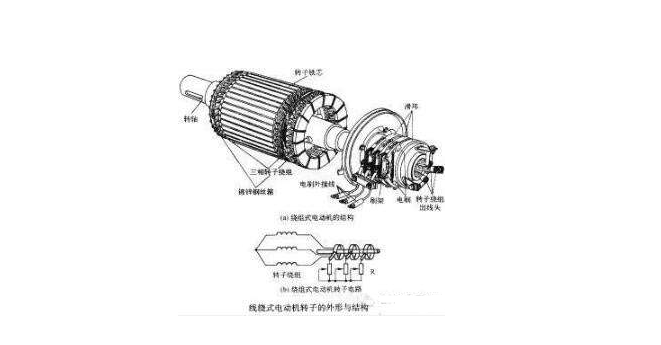

转子是重点掌握的部分，转子有两种，鼠笼式与绕线式。掌握他们各自的特点与区别。鼠笼式用于中小功率（１００ｋ以下）的电动机，他的结构简单，工作可靠，使用维护方便。绕线式可以改善启动性能和调节转速，定子与转子之间的气隙大小，会影响电动机的性能，一般气隙厚度为０．２－１．５ｍｍ之间。

掌握定子绕组的接线方法。

三相异步电动机的工作原理

掌握公式ｎ１＝６０ｆ／Ｐ、Ｓ＝（ｎ１－ｎ）／ｎ１、ｎ＝（１－Ｓ）６０ｆ／Ｐ，同时明白它们的意义（很重要），要能够灵活运用这些公式，进行计算。同时记住：通常电动机在额定负载下的转差率ＳＮ约为０．０１－０．０６。书上的例题要重点掌握。

三相异步电动机铭牌上的数据

（１）型号：掌握书上的例子。

（２）额定值：一般了解，掌握额定频率和额定转速，我国的频率为５０赫兹。

（３）连接方法：有Ｙ型和角型。

（４）绝缘等级和温升：掌握允许温升的定义。

（５）工作方式：一般了解。

三相异步电动机的机械特性

掌握额定转矩、最大转矩与启动转矩的关系。书上的公式要掌握并能灵活运用进行计算。同时记住以下内容：

（１）在等速转动时，电动机的转矩必须和阻转矩相平衡。

（２）当负载转矩增大时，最初瞬间电动机的转矩Ｔ（３）一般三相异步电动机的过载系数是

（４）电动机刚启动时

三相异步电动机的起动

（１）直接起动

启动时转差率为１，转子中感应电动势很大，转子电流也很大。当电动机在额定电压下启动时，称为直接启动，直接启动的电流约为额定电流的５－７倍。一般来说，额定功率为７．５ｋｗ以下的小容量异步电动机可直接起动。

直接起动控制线路所用电器包括组合开关、按钮、交流接触器中间继电器、热继电器及熔断器。掌握它们各自的特点，同时掌握熔断器熔丝额定电流的计算。

直接起动控制电路：掌握其控制原理。

（２）鼠笼式异步电动机的降压起动。

掌握星型－角型起动和自耦变压器降压起动的工作原理

（３）绕线式三相异步电动机的起动
