安规电容器的原理

安规电容器分为X电容及Y电容。X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容。二三极它们用在电源滤波器里,起到电源滤波作用,分别对共模,差模工扰起滤波作用.安规电容是指用于这样的场合，即电容器失效后，不会导致电击，不危及人身安全. 安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级（IEC664） X1 >2.5kV ≤4.0kV Ⅲ X2 ≤2.5kV Ⅱ X3 ≤1.2kV -- 安规电容安全等级 绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 ≥ 250V Y2 基本绝缘或附加绝缘 ≥150V ≤250V Y3 基本绝缘或附加绝缘 ≥150V ≤250V Y4 基本绝缘或附加绝缘

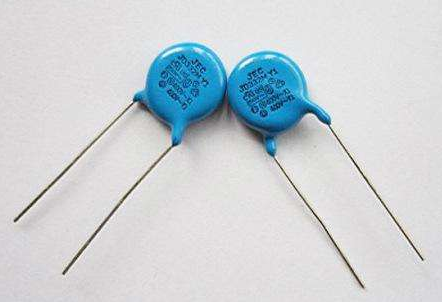

安规电容器的分类

安规电容分为x 型和y 型。交流电源输入分为3 个端子：火线L/零线N/地线G，(L=Line,N=Neutral, G=Ground)。跨于“L-N”之间，即“火线-零线”之间的是X 电容；跨于“L-G/N-G”之间，即“火线-地线 或 零线-地线”之间的是Y 电容。火线与零线之间接个电容就像是“X”,而火线与地线之间接个电容像个“Y”，这些都不是按什么材质来分的。

安规认证相关知识

随着我国经济的高速发展，人们的生活水平不断提高，电子产品大量进入家庭，由于这些设备存在触电、火灾、有害辐射、化学、爆炸及机械伤人的危险，为了保护用户的生命财产安全，维护消费者利益，促进企业提高产品质量，国家相继制定了有关产品的安全标准，将上述危险减到最小，并通过立法保证安全标准的贯彻执行。被国家认可的国家认证机构，对通过有关检验的电子产品，予以认可，承认这些产品符合有关安全标准。

安规电容器的安全等级

安规电容安全等级应用中允许的峰值脉冲电压过电压等级（IEC664）

X1 >2.5kV ≤4.0kV Ⅲ

X2 ≤2.5kV Ⅱ

X3 ≤1.2kV ——

安规电容安全等级绝缘类型额定电压范围

Y1 双重绝缘或加强绝缘≥ 250V

Y2 基本绝缘或附加绝缘≥150V ≤250V

Y3 基本绝缘或附加绝缘≥150V ≤250V

Y4 基本绝缘或附加绝缘

Y 电容的电容量必须受到限制，从而达到控制在额定频率及额定电压作用下，流过它的漏电流的大小和对系统EMC 性能影响的目的。GJB151 规定Y 电容的容量应不大于0.1uF。Y 电容除符合相应的电网电压耐压外，还要求这种电容器在电气和机械性能方面有足够的安全余量，避免在极端恶劣环境条件下出现击穿短路现象，Y 电容的耐压性能对保护人身安全具有重要意义。
