发布时间：2025-08-15 阅读量：25 来源: 我爱方案网 作者: suii
无线充电技术正逐步改变能源传输的传统范式，其核心在于通过电磁感应和磁共振两种物理现象实现电能的高效转移。电磁感应（如Qi标准）利用线圈间交变磁场产生感应电流，适用于短距离充电；磁共振则通过匹配谐振频率实现中距离高效能量传输，可穿透障碍物。这两种物理现象同时运用，就可以进行无线充电。
将发射端的线圈和接收端的线圈放在两个分离的设备中，当电能输入到发射端线圈时，就会产生一个磁场，磁场感应到接收端的线圈、就产生了电流，这样我们就构建了一套无线电能传输系统。
STWBC86JR无线充电和HC32F005的5W无线充电适合需要精确控制电感类负载且对PCB面积敏感的应用，其模块化设计可快速适配不同功率等级需求。
扫码可申请样片以及获取产品技术规格书
ST的STWBC86JR无线充电方案
方案简介：
STWBC86JR是一款高度集成的单片式无线功率发射器芯片，适用于最高5 W的应用。
该解决方案仅需少量外部元件。集成低阻抗全桥/半桥逆变器使STWBC86JR实现高效率和低功耗。
通过I²C接口可定制固件和平台参数，且该器件支持通过嵌入式FTP进行配置。
额外提供的固件升级进一步提高了STWBC86JR的应用灵活性。
倒装芯片封装和低BOM数量使其适用于高度紧凑型应用。
方案特点：
l 可向接收器侧传输最高5 W的输出功率
l 集成半桥/全桥逆变器和驱动器的单片式解决方案，兼具高效率和低BOM优势
l 32位64 MHz Arm® Cortex® M0+内核
l 片上电流检测
l I2C主机控制器目标接口
l 可配置GPIO
l 精确的电压/电流测量，可实现异物检测 (FOD)
l 电流限制和过热保护
l 稳健的ASK解调和FSK调制通信
l 封装： WLCSP72 8 x 9 焊球 (3.26 mm x 3.67 mm x 0.57 mm) 间距 0.4 mm
方案应用：
l 专用充电垫
l 智能手表、可穿戴设备、可听设备
l 医疗和保健设备

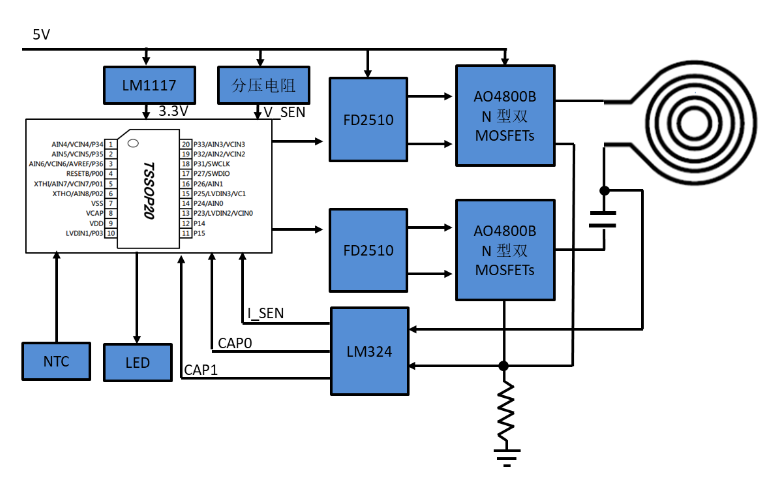

小华半导体HC32F005的5W无线充电方案
方案简介：
基于小华半导体HC32F005的5W无线充电，符合Qi协议，效率达到76%；能量传输灵敏度高，能够支持5mm间距充电；通讯鲁棒性好，接近满充状态仍可正常通讯；优异的FOD性能，能够准确识别异常金属物体；各项保护完备，包括过流、过压、过温等保护。
方案特点：
l 主控采用小华HC32F005C4PA，H桥功率架构
l 输入5V，最大输出功率4.98W，效率可达76%
l 灵敏度高，支持5mm间距充电
l 电压/电流双通讯，通讯可靠
l 优异FOD性能，保护全面
方案应用：
l 电磁阀的PWM精密控制（如流体控制）
l 直流有刷电机双向驱动（10W级）
l 高频感应加热线圈驱动
l 需要电流闭环的电磁执行器
