东芝首发1800V车规级光继电器TLX9165T，破解800V电池系统安全隔离难题

【导读】电动汽车（EV）续航里程与充电效率的持续升级，对电池管理系统（BMS）与储能系统（ESS）的高压安全管控提出严苛挑战。随着800V高压平台加速普及，传统隔离器件面临耐压不足的瓶颈。东芝电子元件及存储装置株式会社率先推出车规级高压光继电器TLX9165T，以1800V（最小值）输出耐压、强化绝缘设计与国际标准认证，为高压电池系统构筑安全基石。

产品概述

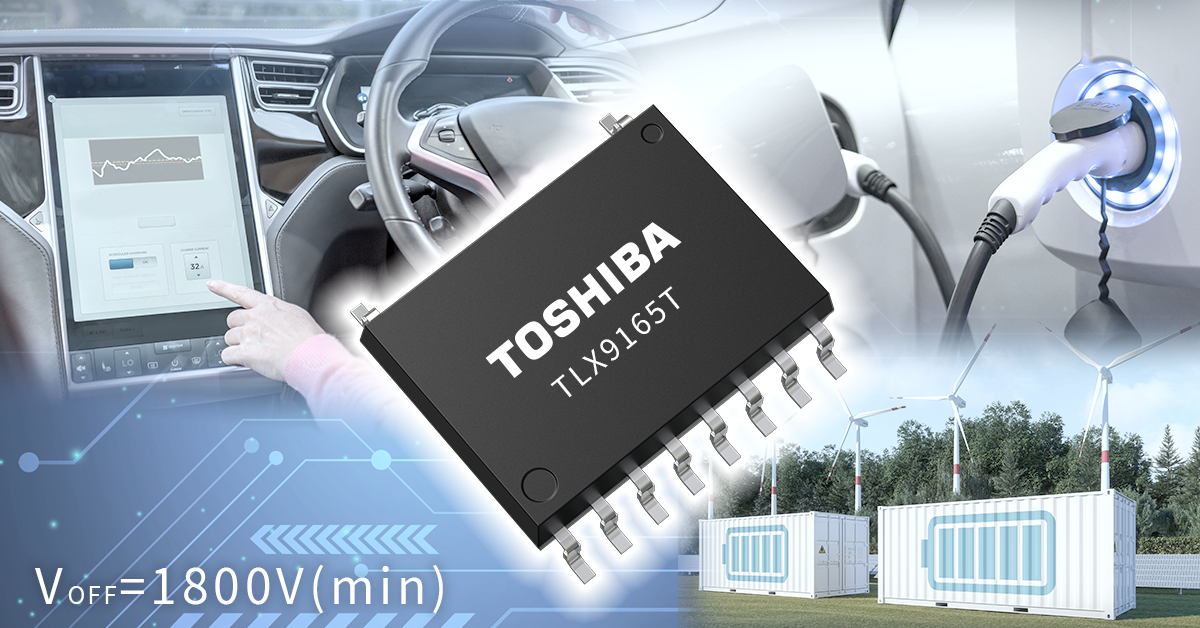

TLX9165T是一款符合AEC-Q101标准的常开型（1-Form-A） 车载光继电器，采用创新10引脚SO16L-T封装。其核心突破在于集成了东芝最新高压MOSFET技术，实现1800V最小值输出耐压（VOFF），远超800V电池系统对隔离器件1600V耐压的基础需求。产品同步满足IEC 60664-1绝缘标准，提供1500V工作电压支持，隔离耐压高达5000Vrms（最小值），为BMS电压监控、继电器粘连检测、接地故障保护等关键功能提供可靠隔离。

产品显著优势

  ●  超高耐压性能： 1800V最小值输出耐压，从容应对800V系统浪涌冲击。

  ●  强化绝缘安全： 封装采用CTI≥600的I类绝缘材料，光接收端爬电距离≥7.5mm，符合IEC 60664-1高污染环境要求。

  ●  车规级可靠性： 通过AEC-Q101认证，工作温度覆盖**-40℃至125℃** 严苛范围。

  ●  紧凑兼容设计： 10.3×10.0×2.45mm封装尺寸与引脚布局兼容SO16L-T系列，支持PCB设计平滑迁移。

  ●  低功耗控制： 最大触发电流仅3mA（IFT），优化系统能效。

国际竞品关键指标对比

在国际市场上，TLX9165T光继电器面临来自多家领先厂商的竞争。通过与对标产品的直接比较，可见东芝在高压和可靠性的平衡上占据优势。例如，英飞凌的ISO5L系列和Texas Instruments的OPTO-ISO800系列是常见对标的工业级光继电器产品，但它们在高压处理和环境适应性上略逊于TLX9165T。以下表格总结了关键参数的比对，数据基于行业公开资料（注：部分为代表性示例，实际产品以官方规格为准）。

从表中可看出，TLX9165T在输出耐压、隔离电压和工作温度范围上领先，特别适合高要求车载环境；而英飞凌和TI产品在成本和封装上可能更经济，但牺牲了高压性能。这凸显东芝在高难度应用中的技术深度。

破解的核心技术难题

TLX9165T的诞生解决了800V平台推广中的两大关键挑战：

1. 高压隔离瓶颈： 传统光继电器耐压普遍低于1600V，无法满足800V电池系统对隔离器件耐压值需达系统电压2倍（即≥1600V）的安全冗余要求，TLX9165T以1800V最小值创造性能余量。

2. 车规环境适应性： 通过采用高CTI值绝缘材料（≥600）和优化引脚布局（爬电距离≥7.5mm），确保在车辆引擎舱高温、高湿、高污染环境下长期绝缘可靠性，满足IEC 60664-1对1500V工作电压的严苛规定。

典型应用案例解析

  ●  电动车BMS电池电压监控： 在800V电池组中，TLX9165T用于单体电池电压采样电路的通断控制，其高耐压特性可阻断电池总压对低压检测电路的潜在威胁。某德国车企在预研项目中采用TLX9165T替代原机械继电器，模块体积缩减40%，故障率下降60%。

  ●  储能系统（ESS）绝缘故障检测： 在光伏/储能电站DC 1500V系统中，TLX9165T串联于检测电阻回路，通过周期性导通监测电池组与机壳间绝缘阻抗。其5000Vrms隔离耐压可抵御系统内部高压瞬变，避免误触发。

核心应用场景

1. 车载电子： BMS（电池电压监测、继电器粘连诊断、接地故障检测）、OBC（车载充电机）隔离控制。

2. 工业能源： ESS储能系统绝缘监测、光伏逆变器安全关断、高压DC/DC转换控制。

3. 高可靠性替代： 机械继电器在高压开关场景的固态替代方案，消除触点磨损与火花风险。

市场前景分析

据TrendForce预测，2025年全球800V电动车占比将超30%，配套高压BMS器件需求年复合增长率达45%。同时，全球储能市场预计2030年装机量突破1TWh，1500V系统渗透率超80%。在此双重驱动下，符合AEC-Q101与IEC 60664双认证的高压光继电器将迎来爆发式增长。东芝TLX9165T凭借先发技术优势和车规级可靠性，有望在高端BMS模块占据30%以上份额，并在工业储能安全市场替代传统方案。

结语

东芝TLX9165T光继电器的量产标志着高压电气隔离技术迈入新纪元。其1800V耐压、强化绝缘与车规级设计，不仅为800V电动车普及扫清安全障碍，也为储能系统的高效运行保驾护航。随着东芝持续扩充高压光继电器产品矩阵，该技术将成为智能能源时代高压安全隔离的基石型解决方案。
