高性价比突围战：对比STM、TI的国产FOC电机控制方案性能/成本优势分析，附实战方案！

发布时间：2025-04-25 阅读量：1624 来源: 我爱方案网作者: bebop

FOC控制算法是一种常用于交流电机控制的先进技术。该技术通过使用旋转坐标系将电机定子电流分解为两部分：一个控制磁场的分量（磁场分量）和一个控制转矩的分量（转矩分量）。这种分解方式将电机控制问题转化为两个独立的PI调节问题，从而实现对电机的精确控制。

FOC最常被用在永磁同步电机（PMSM）和我们常说的无刷直流电机（BLDC）上。这类电机转子上自带永磁体，要想精确控制它的转动，就必须实时知道转子的位置以及定子产生的磁场相位。

基于FOC的PMSM、BLDC电机开发中，对MCU的运算能力和ADC速度等各类资源有着较高的要求，大部分现有的小体积封装MCU无法满足此类需求，且市场长期被ST、TI等国际厂商所垄断。

小华半导体的HC32F460与HC32M140系列芯片，凭借其高性能内核、高集成度外设和算法优化能力，在FOC（磁场定向控制）算法中展现出显著性能优势，其与国际芯片的主要性能参数、成本与生态环境对比如下表所示：

参数	小华 HC32F460	ST STM32F407	TI DRV8323RH
内核架构	ARM Cortex-M4（带FPU/DSP指令）	ARM Cortex-M4（带FPU）	无MCU内核，需外接主控
主频	200 MHz	168 MHz	80 MHz（驱动模块）
Flash/RAM	512 KB Flash / 192 KB RAM	1 MB Flash / 192 KB RAM	无集成存储，需外接MCU
ADC性能	12-bit 2.5 MSPS，16通道	12bit2.4MSPS，24通道	无集成ADC，依赖外部采样
PWM输出	3组互补PWM，16-bit分辨率，硬件死区	17组定时器（含2路电机专用PWM）	3组互补PWM，集成MOSFET驱动
通信接口	4×UART、4×SPI、1×CAN、1×USB 2.0	6×UART3×SPI、2×CAN、1×以太网	无独立通信接口，需主控扩展
专用外设	可编程增益放大器（PGA）、3×CMP、AES加密	2×DAC、LCD控制器、SDIO接口	集成电流检测放大器（CSA）、MOSFET驱动
工作电压	1.8~3.6 V	1.8~3.6 V	6~60 V（驱动电源）
功耗（待机）	1.8 μA（Power Down模式）	10 μA（Standby模式）	12 μA（睡眠模式）
封装类型	LQFP64、QFN48等（多尺寸选择）	LQFP144、LQFP100等	QFN40、VQFN48（紧凑型封装）
典型单价	约7.15元（LQFP64）	约17元（LQFP144）	约15元（驱动模块）
核心优势	高性价比、本土化服务、硬件FOC加速	生态成熟、外设丰富、工业应用广泛	集成MOSFET驱动、高压支持
适用场景	工业伺服、变频家电、医疗设备	高端工业控制、汽车电子、复杂系统	标准化电机驱动、白电/工具类应用

我爱方案网配合原厂发展方案商生态，今天推荐成功导入HC32F460、HC32M140的应用方案，它能够帮助伺服、变频控制、吹风筒和电动自行车等领域应用的终端设备制造商选用即插即用方案PCBA。

扫码可申请免费样片以及获取产品技术规格书

实战方案

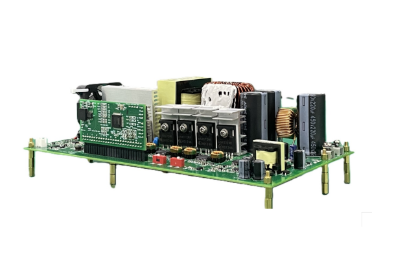

1.小华HC32M140风机主控方案

系统框图

HC32M140 系列产品为小华半导体研制的 32bit 基于 ARM-Cortex M0+ 的 MCU，与传统的 CPU 内核相比，效率更高，功耗更低。更宽的工作电压范围，可同时支持 3V、5V 系统。集成 TIMER4、异步串口、SPI、I²C、12 位高速 ADC、运算放大器、电压比较器等丰富的外设资源。本产品是华大半导体在 M0+ 平台上的第一颗 5V 电压产品。

方案特点

（1）无感FOC控制系统，电流THD小，转矩平稳，噪音低，观测器响应快，参数敏感性低（最大允许20%的参数偏差）

（2）支持顺风、逆风、静止启动，启动转速范围大，逆风启动无过压、无过流，启动时间短

（3）过流保护、过欠压保护、堵转保护等软硬件保护

（4）恒转速、恒转矩、恒功率、恒风量等多种控制模式

（5）丰富的控制函数库，快速实现客制化应用

应用场景：

吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。

2.电动工具方案

方案以HC32M140为主控芯片，基于无传感器六步换相控制算法，实现BLDC电机大扭矩启动和高速运行，保护功能齐全，适用于电钻、角磨机、冲击钻、电动扳手、电锤等低压中小功率电动工具应用场景。

方案特点

48MHz主频、8KB RAM/128KB Flash内存资源、2个独立OPA、高速ADC、电机专用TIMER

基础功能：反电动势过零检测算法（支持ADC和比较器）、电流/电压采样

复杂工况：静止堵转启动、低速大扭矩运行、顺逆风启动、刹车功能

系统保护：过流保护、过压/欠压保护、长时间堵转保护

支持多种转速设定信号（PWM、ADC等）

3.高速吹风筒方案

方案简介：

高速吹风筒方案采用小华超低功耗HC32M120主控MCU，内置先进的无位置传感器FOC控制策略，实现连续平稳的风机调速系统，具备顺风、逆风、静止状态下无抖动即时启动功能，30cm距离测量运行噪音75db以下，为行业中上水平;启动稳定性好，一次启动成功率可达99.7%以上；运行效率高，220V机种，10.5万RPM最高风速档位运行，PCBA级实测输入功率92W，优于市场主流方案。

方案特点：

快速启动：启动稳定可靠，可在500ms内加速至额定转速

快速停机：采用主动刹车，无过压、过流风险，支持掉电刹车

高速控制：最高电转速可达2000+Hz

工作电压范围大：适用220VAC、110VAC、24VDC供电

丰富的保护功能：过欠压、过流、过功率、堵转、缺相等系统保护

应用场景：

吹风机、扫地机、吸尘器、冰箱、空调、洗衣机等大小家电领域。

4.电动自行车

方案简介：电动自行车电驱控制板方案以HC32M120为主控芯片，同MOS、Gate_Drivers、LDO及其他外围电路构成。主要功能：EBS、能量回馈、HDC、霍尔修复、相序自识别、一线通、三速、GB_25KM、1:1电动助力等。

方案特点：

48MHz主频、2个独立OPA、高速ADC、电机专用TIMER、温度范围：-40℃~105℃

丰富的基础函数库、SVPWM系统、电机专用控制库模块

FOC控制系统优势（正弦电流、转矩平稳、低噪音）

平地/坡道/溜坡/滑行/带载启动优势（启动转矩大、重载启动高可靠）

客制化控制流程优势（丰富的模块化电机库）

完善的系统保护功能（过流、过压、欠压、堵转、飞车、短路等保护）

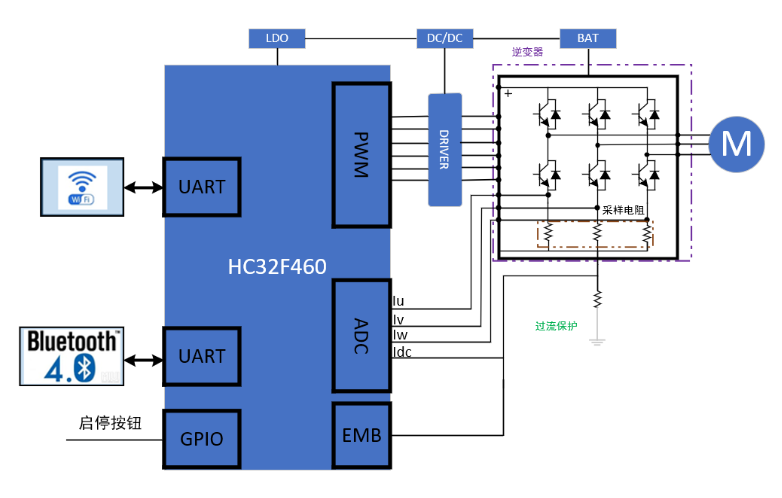

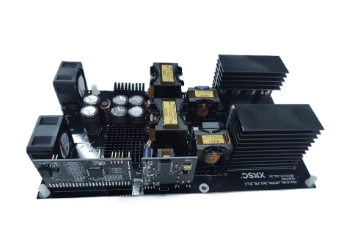

5.洗衣机变频控制方案

方案以HC32F460为主控芯片，单芯片实现洗涤电机与烘干风机的双电机变频控制；采用无感FOC控制算法，运行噪音低，电流谐波小；支持多种采样方式，内置放大器和比较器，节省BOM成本；完善的系统保护功能：过压、欠压、过流、堵转、缺相等；支持异常情况下的紧急停机功能。

方案特点：

1.200MHz 32bit ARM Cortex-M4内核MCU HC32F460

2.支持FPU，大幅度提升算力

3.高效Cache，保证CPU零等待执行性能

4.多功能PWM Timer，支持多个电机控制

5.12位2Msps高精度ADC单元，灵活支持多种采样方式

6.内置PGA、CMP

7.EMB可独立控制每个通道

8.系列丰富，封装从48Pin到100Pin，适应不同设计需求

应用领域：冰箱、空调、洗衣机、变频控制板

扫码可申请免费样片以及获取产品技术规格书
