智能表计中的低功耗MCU与应用案例解析

发布时间:2024-06-26 阅读量:7710 来源: 我爱方案网 作者: bebop

摘要:智能表计行业作为一个专有的应用行业,兼具消费行业和工业行业的一些特性,既具备消费行业广泛的市场前景,又具有工业行业对MCU产品的稳定性、可靠性的更高要求。同时,智能表计行业也是联网化比例较高的一个应用场景,对MCU产品的功能、性能、可靠性、低功耗等要求也更高。

MCU承担智能表计的管理任务,能够完成包括费控显示、事件记录、时间记录、数据冻结、负荷控制、上行通信、下行抄表、远程升级等任务,并且具备过载跳闸、端子过热跳闸,及拉闸状态下的过载恢复合闸、端子过热恢复合闸的能力,并基于国家电网统一开发的软件平台支持增量和总量在线升级。
智能表计行业对低功耗的要求极其苛刻,尤其是在智能水气表产品。智能表计中的MCU不但需要有超低功耗能力,还要有灵活的功耗管理方式,协调外围电路达到最佳整机功耗。MCU的低功耗特性不仅体现在待机功耗,也要具有快速的唤醒能力和高效动态能耗,如果唤醒时间过长,不但会影响对外部事件的响应速度,也会拉长高功耗的占用时间长度。
在此背景下,华大电子针对该领域推出了CIU32L071/CIU32L051系列超低功耗安全MCU及智能表计应用方案。
CIU32L071/CIU32L051系列安全MCU基于ARM 32位内核,最高频率可达48MHz,多达256KB Flash、28KB SRAM,支持LQFP80/64/48等多种封装,支持独立的备份电源供电,内部集成LCD、ADC、内部参考电压源VREFBUF、超低功耗比较器、多个LPUART /U(S)ART/I2C/SPI、RTC、多种定时器、AES算法协处理器等丰富的外设资源。

扫码可申请免费样片以及获取产品技术规格书

方案介绍:

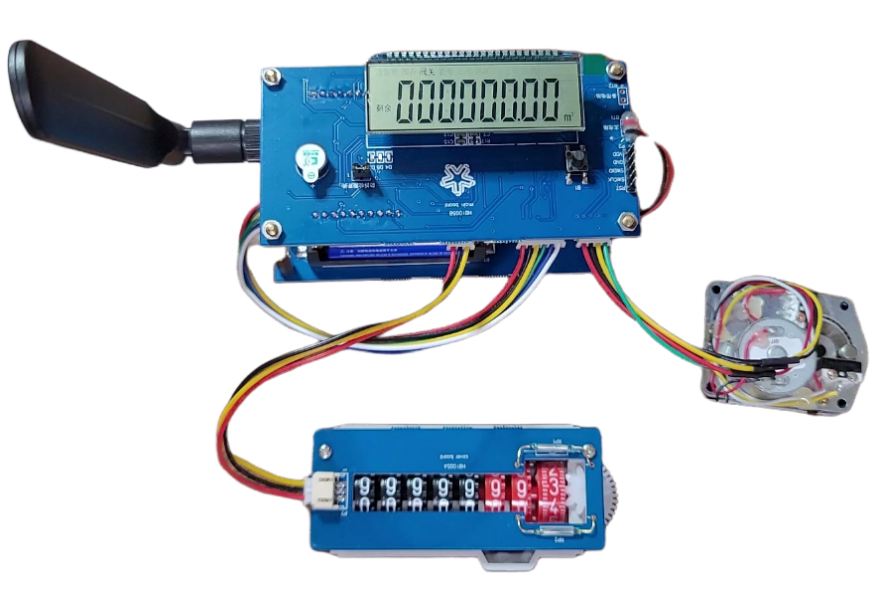

1.智能燃气表方案

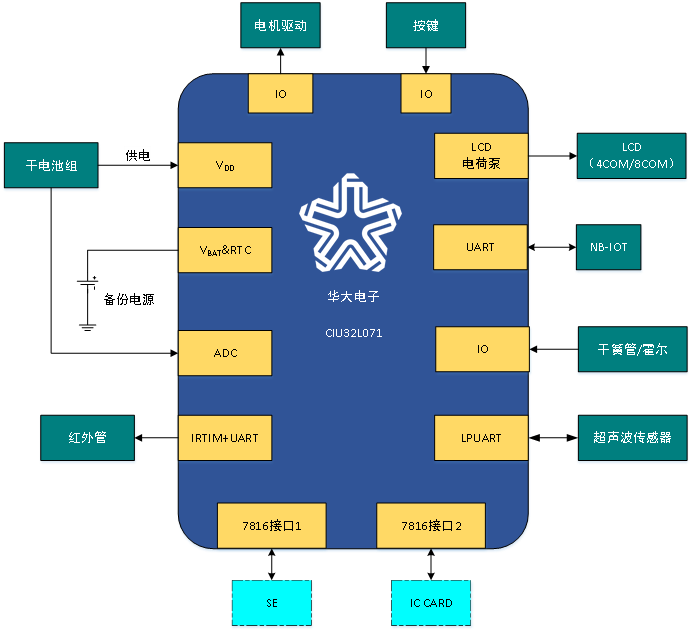

方案框图如下:

方案功能:
lNB-IOT通讯,可实现远程抄表、充值
l支持干簧管、霍尔传感器以及超声波传感器气量计量功能
l支持计数信号异常报警,避免错误计数
l实时监测电池电量,低电量自动关阀
lIC卡读卡功能,支持线下充值
该方案硬件构成如下:

MCU应用特点:
lLCD最大支持8COM x 40SEG,支持电荷泵模式:驱动能力强,VLCD升压可高于VDD且不随VDD变化,VLCD多档可配置,最高可达5.25V,在电池电压下降或NB通信过程中依然可以保持最佳显示效果
lVBAT备份电源自动切换,VBAT模式+RTC+备份寄存器低至 0.95μA,降低备份电源的电池容量需求,节约电池成本
lStop低功耗模式+RTC低至1.25μA,动态功耗低至60μA/MHz@48MHz,提高电池使用寿命
l支持2路LPUART,小数级波特率发生器,32.768KHz时钟源下支持9600bps波特率通信无误码

2.智能水表方案

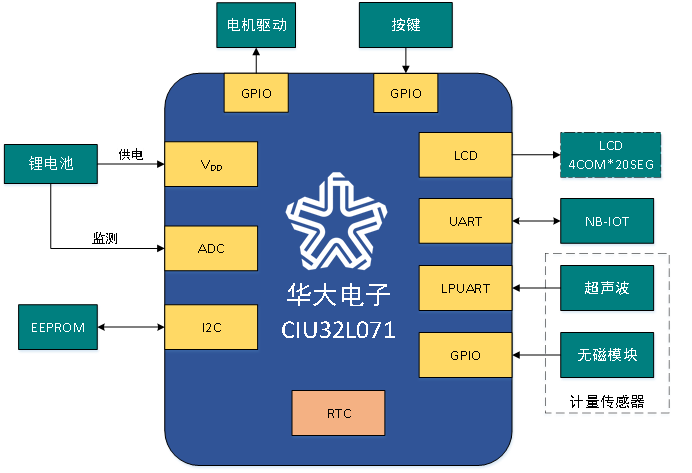

智能水表硬件原理框图:

方案功能:
l支持霍尔、无磁、光电直读和超声波四种流量计量方式
lNB-IOT通讯,可实现远程抄表、充值
l支持差分升级功能
l低功耗模式下实时监测电池电量,低电量自动关阀

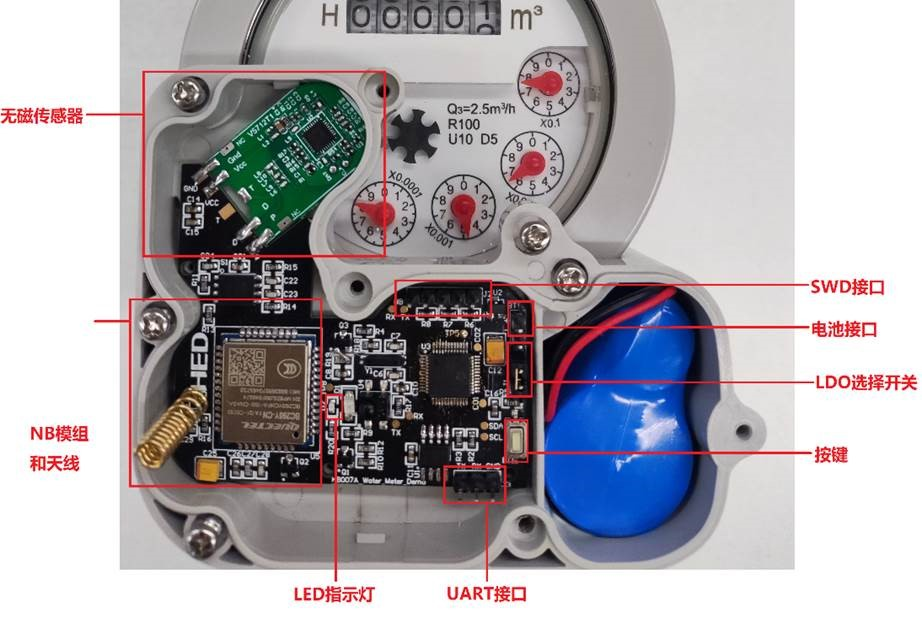

智能水表终端硬件资源具体如下图:

MCU应用特点:
lStop低功耗模式+RTC低至1.25μA,动态功耗低至60μA/MHz@48MHz,提高设备使用寿命,节省电池成本
l支持2路LPUART,小数级波特率发生器,32.768Khz时钟源下支持9600bps波特率通信无误码LCD最大支持8COM x 40SEG,支持电荷泵模式、电阻分压模式和电容分压模式
