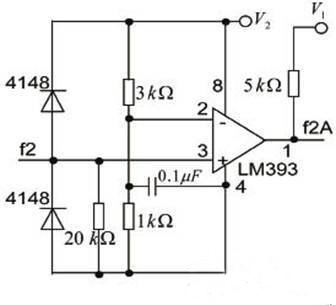

气体流量计信号以脉冲方式输出，输出的一部分是标准脉冲信号（TTL电平），还有一部分是在3V~30V之间的高电平信号。因此，利用比较器设计一个输入脉冲调整电路来简化电路，调整电路可识别这两部分脉冲信号，并将高电平的信号转化为TTL电平。流量计信号调整电路如图3，f2为流量脉冲的输入。设置参考电压V2，当输入低于参考电压时，输出GND=0V;当输入电压高于参考电压时，比较器输出电压Vcc=5V。比较器输出的信号，经过光电隔离和功率放大，输入到单片机P0.7引脚。
图3 流量计信号调整电路图
多路电磁阀控制电路
依据检定规程和流量计量程，检定时需设定多个检定流量点。在0.5m3/h~128m3/h之间取10个流量检定点，对应10只电磁阀来控制流量，定标时手动输入所需流量值，计算机根据电磁阀对应的流量值，自动打开相应电磁阀或电磁阀组合。
检测仪通过C8051F350单片机执行电磁阀的开闭动作、控制鼓风机，为了尽量少占用单片机的I/O口，引入74HC595芯片，如图4所示，设计串行口多路气阀控制电路。74HC595内含8位串入、串/并出移位寄存器和8位三态输出锁存器。将第一个74HC595的Q7与第二个的SER相接，单片机只需控制第一个74HC595的SER、 SRCLK和RCLK三个引脚，就可使多路气阀和风机等的开闭得到控制。
基于C8051F350单片机的气体流量计检测仪硬件设计
图4 多路气阀控制电路图
