发布时间：2021-08-27 阅读量：2204 来源: 我爱方案网 作者: 我爱方案网整理
近来一直在做一款基于锂电池供电的产品，对于电源部分的大致要求是这样的：
1、 由单节可充电锂电池供电；
2、 板子自带充电管理模块，可外接5V太阳能板或安卓手机充电器直接充电；
3、 需要稳定输出5V电压，给5V模块供电；
4、 需要稳定输出3.8V电压，瞬间带载能力2A以上，给4G模块供电模块供电；
5、 需要稳定输出3.3V电压，给MCU和其他3.3V的电子模块供电； 选用的是TC4056A这款芯片来作为单节锂电池的充电管理芯片：
这款TC4056A也是市面上比较常见的一款单节锂电池充电管理芯片，充电电压固定在4.2V，最大充电电流可大1A，同时自带锂电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED状态引脚。眼尖的高手们或许发现了电路上的一个问题，那就是，锂电池充电部分并没有带保护电路，是不是有安全隐患？其实不然，因为使用的电池是铝包电池，而非18650那种锂电池，这种铝包电池本身就已经带了保护板，所以也就没有再多此一举了，那样也浪费物料。
接下来，我们就来看下升压部分的电路，锂电池升压部分采用了一颗型号为KF2185的同步升压芯片，这款芯片的同步升压效率最高可达94%，持续带载能力可以达到2A以上，可调节电压输出，外围电路也是很简单。
接下来，就是3.8V的稳压芯片，这里选用的也是一款可以电压输出的芯片KF7416，这款芯片的转换效率也是最高可达到95%，外围电路也是非常的简单，SOT23-6的封装，也算是很节省空间了。

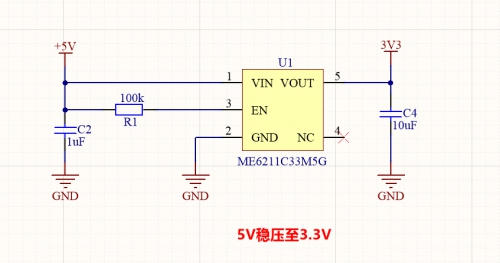

最后，就是3.3V电压的稳压电路了，关于3.3V电压其实有两种渠道可以获得，一是从5V得到，另外一种就是从3.8V得到。由于这里的3.8V是要给4G模块供电的，而且，出于省电考虑，在平时用不上4G模块的时候，是需要将4G模块的电源单独断开的，而MCU和其他的3.3V的模块又是需要一直上电的，因此，这里就不能直接用3.8V来稳压了。关于3.3V的稳压芯片实在是太多了，也就随手选了一个性价比还不错的ME6211来使用了。
另外顺便提下，在有些锂电池应用中，如果不需要用到其他的电压而只需要用到3.3V的电压时，我们也可以选择一个自带升压降压的芯片来实现，就无需先升压再降压了，比如，了解到的KF3448这款芯片，就能达到我们的目的：
