lm358碱性电池与2.75W中功率USB充电器充电电路图详解

一、lm358碱性电池充电器电路图 碱性电池能否充电的问题，有两种不同的说法。有的说可以充，效果非常好。有的说绝对不能充，电池说明提示了会有爆炸的危险。事实上，碱性电池确可充电，充电次数一般为30-50次左右。实际上是由于在充电方法上的掌握，导致了截然不同的两种后果。首先 ，碱性电池可以充电是毋庸置疑的，同时，在电池的说明中，都提到碱性电池不可充电，充电可能导致爆炸。这也是没错的，但是注意这里的用词是“可能”导致爆炸。你也可以理解为厂家的一种免责性的自我保护声明。碱性电池充电的关键是温度。只要能做到对电池充电时不出现高温，就可以顺利地完成充电过程，正确的充电方法要求有几点：1.小电流50MA2.不过充1.7V，不过放1.3V一些人尝试充电实践后，斩钉截铁地说不能充电，之所以出现充不进电、用电时间短、漏液、爆炸等问题，多数是充电器的问题，如果充电器充电电流太大，远超过 50ma，如一些快速充电器充电电流在200ma以上，直接的后果是电池温度很高，摸上去烫手，轻则会漏液，严重的就会爆炸。有的人使用镍氢充电电池充电器来充，低档的充电器没有自动停充功能，长时间的充电导致电池过充也会出现漏液和爆炸。好一点的充电器有自动停充功能，但停充电压一般设定为镍氢充电电池的1.42V，而碱性电池充满电压约为1.7V。因此，电压太低，感觉上就是充不进电，用电时间短，没什么效果。再有就是电池不过放指的是不要等到电池完全没电再充电，这样操作，再好的电池也就能充三、五次，且效果差。一般建议用南孚碱性电池电压不低于1.3V。所以，你如果打算对碱性电池充电，必须要有一个合格的充电器，充电电流50ma左右，充电截止电压1.7V左右。看看你家的充电器吧。市面上有卖碱性电池专用充电器的，所谓专利产品。实际上就是充电电压1.7V电流50ma的简单电路。利用手边现有的零件LM358和TL431，我做了个简单电路，截止电压1.67V自动停充，成本两元而已。供感兴趣的朋友参考。相关说明：碱锰充电电池：是在碱性锌锰电池的基础上发展起来的，由于应用了无汞化的锌粉及新型添加剂，故又称为无汞碱锰电池。这种电池在不改变原碱性电池放电特性的同时，又能充电使用几十次到几百次，比较经济实惠。碱性锌锰电池简称碱锰电池，它是在1882年研制成功，1912年就已开发，到了1949年才投产问世。人们发现，当用KOH电解质溶液代替NH4Cl做电解质时，无论是电解质还是结构上都有较大变化，电池的比能量和放电电流都能得到显著的提高。

它的特点：1.开路电压为1.5V；2.工作温度范围宽在－20℃～60℃之间，适于高寒地区使用；3.大电流连续放电其容量是酸性锌锰电池的5倍左右；4.它的低温放电性能也很好。充电次数在30次以内，一般10-20次，需要特别充电器，极为容易丧失充电能力。

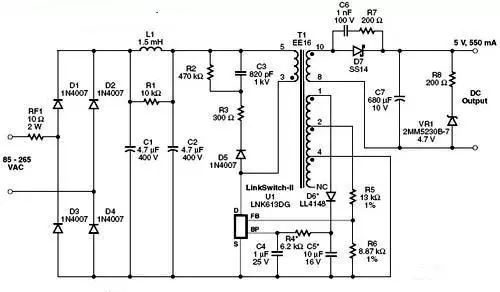

二、2.75W中功率USB充电器电路图该设计采用了Power Integrations的LinkSwitch系列产品LNK613DG。这种设计非常适合手机或类似的USB充电器应用，包括手机电池充电器、USB 充电器或任何有恒压／恒流特性要求的应用。在电路中，二极管D1至 D4对AC输入进行整流，电容C1和C2对DC进行滤波。L1、C1和C2组成一个π型滤波器，对差模传导EMI噪声进行衰减。这些与Power Integrations的变压器E-sheild？技术相结合，使本设计能以充足的裕量轻松满足EN55022 B级传导EMI要求，且无需Y电容。防火、可熔、绕线式电阻RF1提供严重故障保护，并可限制启动期间产生的浪涌电流。

图1显示U1通过可选偏置电源实现供电，这样可以将空载功耗降低到40 mW以下。旁路电容C4的值决定电缆压降补偿的数量。1μF的值对应于对一条0.3 Ω、24 AWG USB输出电缆的补偿。（10 μF电容对0.49 Ω、26 AWG USB输出电缆进行补偿。）在恒压阶段，输出电压通过开关控制进行调节。输出电压通过跳过开关周期得以维持。通过调整使能与禁止周期的比例，可以维持稳压。这也可以使转换器的效率在整个负载范围内得到优化。轻载（涓流充电）条件下，还会降低电流限流点以减小变压器磁通密度，进而降低音频噪音和开关损耗。随着负载电流的增大，电流限流点也将升高，跳过的周期也越来越少。当不再跳过任何开关周期时（达到最大功率点），LinkSwitch-II内的控制器将切换到恒流模式。需要进一步提高负载电流时，输出电压将会随之下降。输出电压的下降反映在FB引脚电压上。作为对FB引脚电压下降的响应，开关频率将线性下降，从而实现恒流输出。D5、R2、R3和C3组成RCD-R箝位电路，用于限制漏感引起的漏极电压尖峰。电阻R3拥有相对较大的值，用于避免漏感引起的漏极电压波形振荡，这样可以防止关断期间的过度振荡，从而降低传导EMI。二极管D7对次级进行整流，C7对其进行滤波。C6和R7可以共同限制D7上的瞬态电压尖峰，并降低传导及辐射EMI。电阻R8和齐纳二极管 VR1形成一个输出假负载，可以确保空载时的输出电压处于可接受的限制范围内，并确保充电器从AC市电断开时电池不会完全放电。反馈电阻R5和R6设定最大工作频率与恒压阶段的输出电压。
