发布时间：2019-12-23 阅读量：838 来源: 我爱方案网 作者:
1、二阶压控低通滤波器
二阶压控低通滤波器电路如图所示，由R1、C1 及R2、C2 分别构成两个一阶低通滤波器，但C1 接输出端，引入电压正反馈，形成压控滤波器。
(1) 传递函数
(2) 频率特性
可见该低通滤波器特点是阻尼系数ζ 由电阻R1、R2，C1、C2 的比决定；而固有频率ω0与R1、R2、C1、C2 具体数值有关，即ω0与ζ 独立可调，互不影响。
(3) 参数选择
为方便参数匹配，考虑到标称电容种类较少，一般选择C1=C2=C。通过选择不同的R1、R2 满足特定的固有频率ω0 、ζ 。
2、单位增益二阶压控低通滤波器
对于二阶压控低通滤波器来说，当通带放大倍数Aup =1(单位增益)时，图所示电路变为图所示，其中RF=R1+R2。

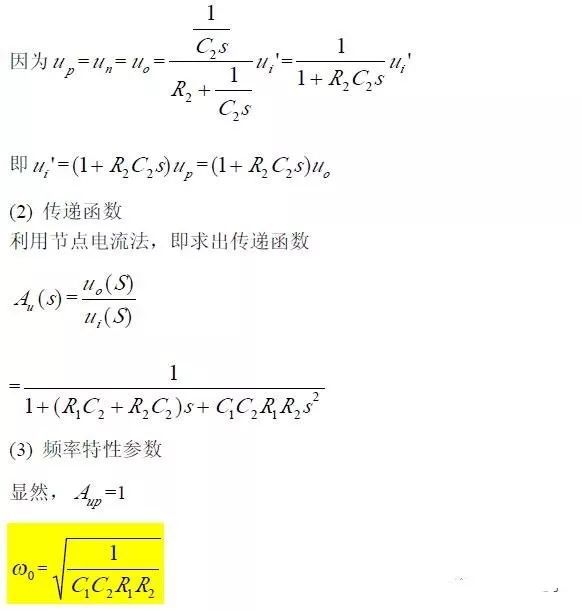

(1) 基本关系
(2) 参数选择
在固有频率ω0 、阻尼系数ζ 已知情况下，设计步骤如下：
3、二阶低通滤波器
(1) 传递函数
(2) 频率特性
4、无限增益多路反馈低通滤波器
(1) 传递函数
