电路功能介绍：本例的光控安全保护电路可以安装在冲压机床等设备中，当人的手臂靠近危险部位或危险区域时，安全开关能迅速启动受控装备的制动装置，使机器立即停止工作，从而起到保护作用。当手臂离开危险区域时，设备又能恢复正常运转。本例用发光二极管来模拟设备中的制动装置，起到一个演示的作用。

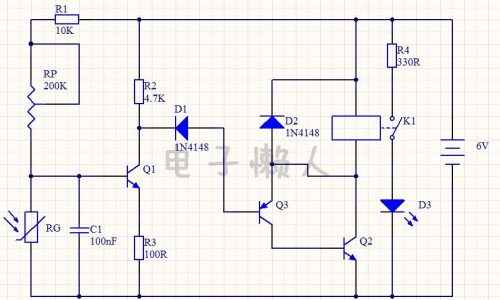

整个电路可分为两部分：一是光敏电阻，三极管Q1组成的光控电路；二是由三极管Q2,Q3,继电器组成的控制执行电路。
电路工作过程
1、电路上电后，当光敏电阻有光照射时，光敏电阻RG呈现低电阻状态，三极管Q1的基极为低电平，所以三极管Q1截止。
2、Q1截止后，Q3的基极为高电平，使Q3,Q2组成的复合管都是截止状态，继电器K不动作，发光二极管D3处于熄灭状态。
3、当人的手臂靠近危险区域时，手臂遮住了光敏电阻RG的光线，使光敏电阻RG呈现大电阻状态，三极管Q1导通，使三极管Q3的基极呈低电平，Q3,Q2组成的复合管导通。
4、三极管Q2导通后，继电器吸合，常开触点动作，发光二极管D3被点亮。5、当手臂移开之后，光敏电阻又受到光的照射呈低电阻状态，整个电路又恢复上电之后的初始状态。
