霍尔集成元件的交流电机通断电路图

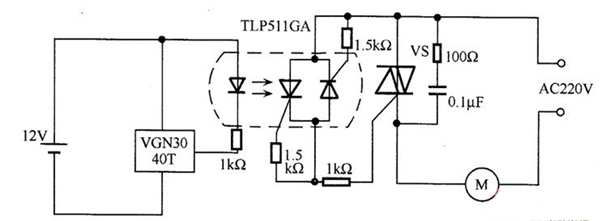

　　如图所示，是采用霍尔集成元件的交流电机通断电路，这是磁铁等磁性物体接近霍尔集成元件使感应电机运转的一种近接开关。电路中，UGN304OT的输出电路中采用双向晶闸管VS，这样，可以直接使交流感应电机通断工作，为了提高耐压和电路结构上的要求，采用光电耦合器TLP511GA使低压直流与高压交流进行隔离。

　　“交流电机”是用于实现机械能和交流电能相互转换的机械。由于交流电力系统的巨大发展，交流电机已成为最常用的电机。交流电机与直流电机相比，由于没有换向器（见直流电机的换向），因此结构简单，制造方便，比较牢固，容易做成高转速、高电压、大电流、大容量的电机。交流电机功率的覆盖范围很大，从几瓦到几十万千瓦、甚至上百万千瓦。20世纪80年代初，最大的汽轮发电机已达150万千瓦。交流电机是由美籍塞尔维亚裔科学家尼古拉·特斯拉发明的。

　　交流电机一般采用三相制，因为三相交流电机与单相电机相比，无论在性能指标，原材料利用和价格等方面均有明显的优越性。同样功率的三相电机比单相电机体积小，重量轻，价格低。三相电动机有自起动能力。单相电机没有起动转矩，为解决起动问题，需采取一些特殊的措施。单相电机的转矩是脉动的，噪声也比较大，但所需的电源比较简单，特别是在家庭中使用十分方便。因此小型家用电机和仪用电机多采用单相电机。
