发布时间：2019-11-28 阅读量：765 来源: 我爱方案网 作者:

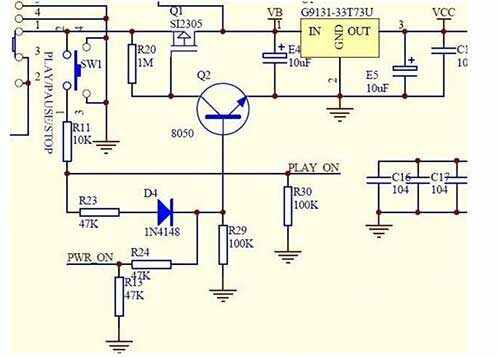

图中电池的正电通过开关S1接到场效应管Q1的2脚源极，由于Q1是一个P沟道管，它的1脚栅极通过R20电阻提供一个正电位电压，所以不能通电，电压不能继续通过，3v稳压IC输入脚得不到电压所以就不能工作不开机!
这时，如果我们按下SW1开机按键时，正电通过按键、R11、R23、D4加到三极管Q2的基极，三极管Q2的基极得到一个正电位，三极管导通(前面讲到三极管的时候已经讲过)，由于三极管的发射极直接接地，三极管Q2导通就相当于Q1的栅极直接接地，加在它上面的通过R20电阻的电压就直接入了地，Q1的栅极就从高电位变为低电位，Q1导通电就从Q1同过加到3v稳压IC的输入脚，3v稳压IC就是那个U1输出3v的工作电压vcc供给主控，主控通过复位清0，读取固件程序检测等一系列动作，输处一个控制电压到PWR_ON再通过R24、R13分压送到Q2的基极，保持Q2一直处于导通状态，即使你松开开机键断开Q1的基极电压，这时候有主控送来的控制电压保持着，Q2也就一直能够处于导通状态，Q1就能源源不断的给3v稳压IC提供工作电压!SW1还同时通过R11、R30两个电阻的分压，给主控PLAYON脚送去时间长短、次数不同的控制信号，主控通过固件鉴别是播放、暂停、开机、关机而输出不同的结果给相应的控制点，以达到不同的工作状态!
