智能转速表的工作原理及主要参数简介

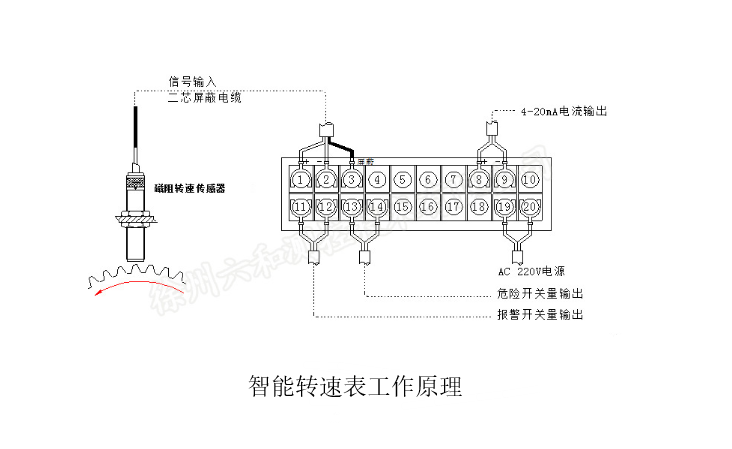

智能转速表的原理

在被测轴上置一导磁材料制出的齿轮，对着齿顶方向或齿侧安装磁性转速传感器，当轴转动时，齿轮连续经过转速传感器，使传感器内部的磁通量发生变化，传感器便产生相应的频率信号。

例：设齿数为A，被测转速为r转/分，输出频率为f

　　本仪表齿数A可任意设置

　　智能转速表的主要参数

　　1、转速测量范围：0～9999转/分

　　2、转速显示范围：0～9999转/分

　　3、转速测量精度：±1转

　　4、采样时间：1S

　　5、输入波形：正弦波或方波

　　6、输入信号：50MV～15V脉冲或正弦信号（有效值）

　　7、显示方式：五位LED显示

　　8、输入阻抗：不少于0.5MΩ

　　9、供电电源：220VAC±10[%]，45～60Hz；功耗

　　10、外形尺寸：80×160×70（高×宽×深），开孔：76+1×152+1mm；重量：0.5公斤

　　11、工作环境：温度0～50℃

　　相对湿度≤85[%]

　　12、报警方式：报警值任意设定（上限、上上限、下限），超限时对应发光管亮，超上上限

　　或下限时对应报警触点输出，触点容量：2A，220VAC，2A，125VDC

　　13、最高转速储存：仪表在工作期间能自动将运行过程中所达到的最高转速储存起来

　　14、电流输出：0～10mA或4～20mA

　　15、设置参数断电后保持，且不用电池
