发布时间：2019-11-21 阅读量：936 来源: 我爱方案网 作者:
在供电线路中，如接有较多的感应电动机和其他电感性负载时，由于线路中的电流较线路电压在相位上落后一个角度，而使线路的功率因数降低，如果在线路的末端和电感负载并联一电容器，在电容器的电流较线路电压超前一个角度，此超前电流补偿了线路中电感的滞后电流，而使线路的功率因素提高。一般厂矿的配电所和生产车间所安装的静电容就是为了提高电网的功率因素用的。

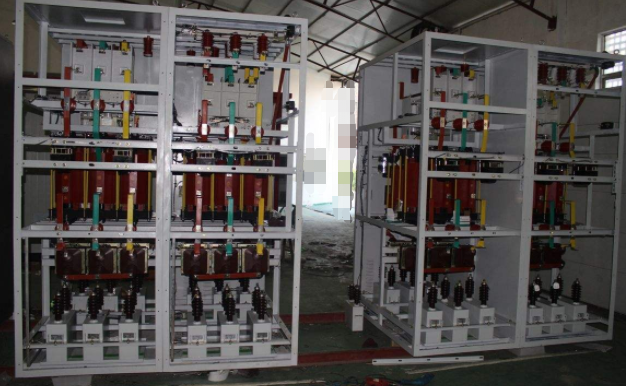

图片来源于网络
无功补偿电容能提高部分电压，视不同情况而论，线路越长，功率因数越低，效果明显。举个例子，比如比如一台灌溉电机功率200KW，电压0.4KV,在野外，线路很长，而且没有无功补偿，那么电机工作时，功率因数很低，比如0.7,可以计算出线路中的视在电流是200/1.732/0.4/0.7=412A,这么大的电流加上长线路的阻抗，肯定会造成很大的压降。当把功率因数补到0.95时，线路的视在电流是200/1.732/0.4/0.95=303A，我们可以发现有了无功补偿后，工作电流减小了很多，减小的这部分电流在线路上造成的压降就不存在了啊，所以，电压值也提升了。并联电容可根据用电设备的有功功率，以及初始功率因数，并且设定目标功率因数，通过Q=P(tanφ1-tanφ2) 计算出来。
补偿之后，变压器的输出电压，不会超出它的空载电压。补偿后，变压器输出电压的升高，是因为其负荷降低，原来要提供无功功率的部分，不用提供了，内部压降减少，输出就升高了。其工作原理是：未并联电容器前，电路中的负荷相当于电感和电阻并联，呈感性，电流和电压之间会有一定相位差，并联电容器后，会增加和感性电流相位相反的容性电流，使得电流和电压的相位差减小，从而提高功率因数，功率因数提高后，负荷电流会下降，其在线路上的损耗会降低，压降也就降低了。
静电电容又称电力电容器，有高压和低压两种。电力电容器额定电压在1千伏以上的称为高压电容器，1千伏以下的称为低压电容器。电容器回路一般装有保护装置的放电装置。1千伏以下的电容器组，常用自动空气开关与线路接通或切断。由若干电容器组成电容器组，每组电容器回路装一组熔断器。
电容器接线时应注意如下几点：导线长期允许通过的电流不应小于电容器额定电流的130%；每组电容器要装整组的短路电保护装置；低压电容器装置，三相总容量在30千乏及以下时，采用石板开关或铁壳开关控制；三相总容量在30千乏至100千乏时，应采用闸刀带有消弧弹簧的石板开关。三相总容量在100千乏以上时，应采用自动空气开关；电容器放电一分钟后，两端的残余电压不大于65伏；保护电容器的熔断器，其熔体的额定电流不超过电容器额定电流的130%；高压电容器和总容量在30千乏及以上的低压电容器组，应每相加装电压、电流表。
图片来源于网络
电容器安装时要注意以下几点：高压电容器组一般装设在单独的室内；屋内电容器的布置不超过三层，下层电容器的底部距地面，不应小于0.3米；上层电容器的底部距地面，不宜大于2.5米；外壳间的净距，一般不小于100毫米。电容器室应有良好的自然通风。
