驱动电源管理芯片SM7075P升级版电路方案技术参数

SM7075是采用电流模式PWM控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。芯片应用于BUCK系统方案，支持12V/18V输出电压，很方便的应用于小家电产品领域。并提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。

SM7075主要功能特点:

拓扑结构支持：低成本BUCK-BOOST

采用730V单芯片集成工艺

85Vac~265Vac宽电压输入

待机功耗小于120mW@220Vac

集成高压启动电路

集成高压功率开关

60KHz固定开关频率

内置抖频技术，提升EMC性能

电流模式PWM控制方式

内置过温、过流、过压、欠压等保护功能

内置软启动

内置智能软驱动技术（提高EMC性能）

DIP8兼容SM7022

封装形式：DIP8

恒压驱动PWM控制芯片SM7075主要应用领域:

电磁炉、电饭煲、电压力锅等小家电产品电源

恒压驱动PWM控制芯片SM7075

注（1）：芯片要焊接在有200mm2铜箔散热的PCB板，铜箔厚度35um，铜箔连接到所有的GND脚。

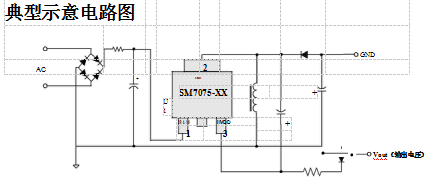

恒压驱动PWM控制芯片SM7075上图为典型的BUCK-BOOST电路，其中C1、C2、L1组成π型滤波，有益于改善EMI特性，R1电阻为浪涌抑制元件，D1为整流二极管，构成半波整流电路。

恒压驱动PWM控制芯片SM7075当开关电源启动后，C2电容上的电压会通过芯片内部的高压启动MOS管向芯片HVDD电容C3充电，当C4电容电压达到，内部高压启动MOS管关闭，同时PWM开启，系统开始工作。

当C4电容电压下降到9V以下，关闭PWM信号，同时芯片将会产生复位信号，使系统重新启动。这就是欠压保护。
