7812稳压电路，7812稳压电路图

发布时间：2013-05-2 阅读量：8869 来源: 我爱方案网作者:

相信电子行业的人士对稳压管都是认识的，稳压管的型号很多，7812就是其中的一个型号，至于7812稳压电路的怎样的呢？7812稳压电路图又有哪些特征，接下来为大家解答。

7812稳压管介绍

7812三端稳压管，一般是用在稳压输出12VDC的电路。中间脚是地，第1脚未输入，第3脚为输出。一般是耦合变压器后级整流变直流后，要输出稳定的12V就有用到。

7812稳压电路

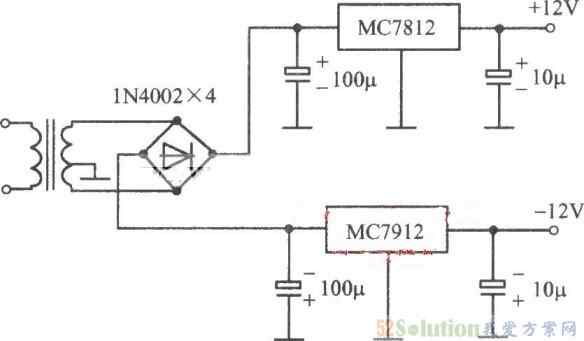

在日常电器电源中，7812处处可见，应用非常广泛，现在为大家介绍7812三端稳压管电路应用，应用电路图如下；只要从变压器或其他电源引入电源，就可以输出稳定的电压了，如果你应用的电路电流很大的话，一定要加散热片。如图1、图2所示：

7812稳压电路图

图3为7812稳压电路图

7812参数及引脚

7812主要参数有：输出直流电压 U0＝＋12V，输出电流 L:0.1A，M:0.5A，电压调整率 10mV/V，输出电阻 R0＝0.15Ω，输入电压UI的范围15～17V 。因为一般UI要比 U0大3～5V ，才能保证集成稳压器工作在线性区。

图4为7812三端稳压器引脚图及外形图

用7812三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7812表示输出电压为正12V，7909表示输出电压为负9V。

总结：7812稳压管常用作电子设备的工作电源，在使用过程需要注意它的温度，避免损坏，关于7812稳压电路，7812稳压电路图就介绍到这里，如想了解更多可通过站内搜索阅读。
