热继电器

发布时间：2013-04-15 阅读量：1326 来源: 我爱方案网作者:

继电器，一种非常常用的电子元器件，大家对继电器也不会陌生了。那不知道大家是否听说过热继电器呢？热继电器具体指的是什么呢？热继电器的组成结构又是如何的呢？热继电器的呢？接下来，小编将和大家一一进行分享。

热继电器

热继电器的概述

热继电器是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。热继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

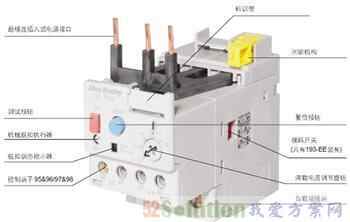

热继电器的组成结构

它由发热元件、双金属片、触点及一套传动和调整机构组成。发热元件是一段阻值不大的电阻丝，串接在被保护电动机的主电路中。双金属片由两种不同热膨胀系数的金属片辗压而成。图中所示的双金属片，下层一片的热膨胀系数大，上层的小。当电动机过载时，通过发热元件的电流超过整定电流，双金属片受热向上弯曲脱离扣板，使常闭触点断开。由于常闭触点是接在电动机的控制电路中的，它的断开会使得与其相接的接触器线圈断电，从而接触器主触点断开，电动机的主电路断电，实现了过载保护。

热继电器动作后，双金属片经过一段时间冷却，按下复位按钮即可复位。

热继电器

热继电器的主要技术参数

·额定电压：热继电器能够正常工作的最高的电压值，一般为交流220V，380V，600V。

·额定电流：热继电器的额定电流主要是指通过热继电器的电流。

·额定频率：一般而言，其额定频率按照45~62HZ设计。

·整定电流范围：整定电流的范围有本身的特性来决定。它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。

热继电器的作用

热继电器主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的符号为FR，电路符号。

热继电器

热继电器，在我们使用的消费电子和工业方面都有着极为广泛的应用，充分了解热继电器，将有利于我们更好发挥热继电器的作用。
