扭矩传感器基础知识

什么是扭矩传感器

扭矩传感器，（又称力矩传感器、扭力传感器、转矩传感器、扭矩仪）分为动态和静态两大类，其中动态扭矩传感器又可叫做转矩传感器、转矩转速传感器、非接触扭矩传感器、旋转扭矩传感器等。 扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电信号。扭矩传感器可以应用在制造粘度计，电动（气动，液力）扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。


图一：旋转式扭矩传感器

扭矩传感器分类

扭矩传感器分为动态和静态两大类，其中动态扭矩传感器又可叫做转矩传感器、转矩转速传感器、位移传感器、非接触扭矩传感器、旋转扭矩传感器等。

扭矩传感器是对各种旋转或非旋转机械部件上对扭转力矩感知的检测。扭矩传感器将扭力的物理变化转换成精确的电信号。扭矩传感器可以应用在制造粘度计，电动(气动，液力)扭力扳手，它具有精度高，频响快，可靠性好，寿命长等优点。

扭矩传感器基本原理

扭矩的测量：采用应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。如图二所示：


图二：扭矩传感器原理图

扭矩传感器安装方式

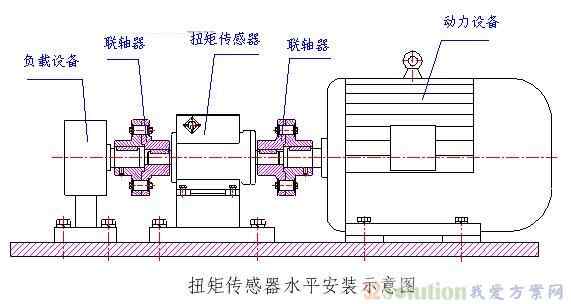

水平安装，如图所示：



垂直安装，如图所示:
