石英晶体振荡器

　    大家一般会把石英晶体谐振器与石英晶体振荡器统称为晶振。 其中石英晶体振荡器，它是利用具有压电效应的石英晶体片制成的。这种石英晶体薄片受到外加交变电场的作用时会产生机械振动，当交变电场的频率与石英晶体的固有频率相同时，振动便变得很强烈，这就是晶体谐振特性的反应。利用这种特性，就可以用石英谐振器取代LC(线圈和电容)谐振回路、滤波器等。由于石英谐振器具有体积小、重量轻、可靠性高、频率稳定度高等优点，被应用于家用电器和通信设备中。石英谐振器因具有极高的频率稳定性，故主要用在要求频率十分稳定的振荡电路中作谐振元件。

石英晶体振荡器

石英晶体振荡器概况

　    晶振全称为晶体振荡器，其作用在于产生原始的时钟频率，这个频率经过频率发生器的放大或缩小后就成了电脑中各种不同的总线频率。以声卡为例，要实现对模拟信号44.1kHz或48kHz的采样，频率发生器就必须提供一个44.1kHz或48kHz的时钟频率。如果需要对这两种音频同时支持的话，声卡就需要有两颗晶振。但是娱乐级声卡为了降低成本，通常都采用SRC将输出的采样频率固定在48kHz，但是SRC会对音质带来损害，而且现在的娱乐级声卡都没有很好地解决这个问题。 晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。这种晶体有一个很重要的特性，如果给它通电，它就会产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫压电效应。他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。由于石英晶体化学性能非常稳定，热膨胀系数常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。根据石英晶体的机电效应，我们可以把它等效为一个电磁振荡回路，即谐振回路。他们的机电效应是机-电-机-电..的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。由于石英晶体的损耗非常小，即Q值非常高，做振荡器用时，可以产生非常稳定的振荡，作滤波器用，可以获得非常稳定和陡削的带通或带阻曲线。

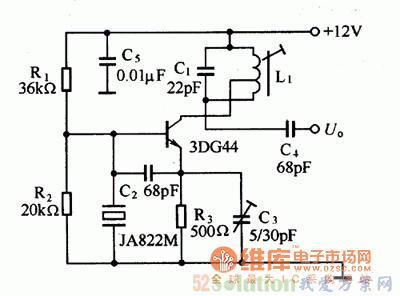

44mhz石英晶体振荡器电路

石英晶体振荡器功能

　　晶振在应用具体起到的作用，微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。另一种为简单的分立RC振荡器。基于晶振与陶瓷谐振槽路的振荡器通常能提供非常高的初始精度和较低的温度系数。RC振荡器能够快速启动，成本也比较低，但通常在整个温度和工作电源电压范围内精度较差，会在标称输出频率的5%至50%范围内变化。但其性能受环境条件和电路元件选择的影响。需认真对待振荡器电路的元件选择和线路板布局。在使用时，陶瓷谐振槽路和相应的负载电容必须根据特定的逻辑系列进行优化。具有高Q值的晶振对放大器的选择并不敏感，但在过驱动时很容易产生频率漂移（甚至可能损坏）。

        影响振荡器工作的环境因素有：电磁干扰（EMI）、机械震动与冲击、湿度和温度。

        这些因素会增大输出频率的变化，增加不稳定性，并且在有些情况下，还会造成振荡器停振。上述大部分问题都可以通过使用振荡器模块避免。这些模块自带振荡器、提供低阻方波输出，并且能够在一定条件下保证运行。最常用的两种类型是晶振模块和集成RC振荡器（硅振荡器）。晶振模块提供与分立晶振相同的精度。硅振荡器的精度要比分立RC振荡器高，多数情况下能够提供与陶瓷谐振槽路相当的精度。 选择振荡器时还需要考虑功耗。分立振荡器的功耗主要由反馈放大器的电源电流以及电路内部的电容值所决定。CMOS放大器功耗与工作频率成正比，可以表示为功率耗散电容值。比如，HC04反相器门电路的功率耗散电容值是90pF。在4MHz、5V电源下工作时，相当于1.8mA的电源电流。再加上20pF的晶振负载电容，整个电源电流为2.2mA。陶瓷谐振槽路一般具有较大的负载电容，相应地也需要更多的电流。相比之下，晶振模块一般需要电源电流为10mA ~60mA。硅振荡器的电源电流取决于其类型与功能，范围可以从低频（固定）器件的几个微安到可编程器件的几个毫安。一种低功率的硅振荡器，如MAX7375，工作在4MHz时只需不到2mA的电流。 在特定的应用场合优化时钟源需要综合考虑以下一些因素：精度、成本、功耗以及环境需求。

石英晶体振荡器特点

1、在振荡频率上，闭合回路的相移为2nπ。

2、 当开始加电时，电路中唯一的信号是噪声。满足振荡相位条件的频率噪声分量以增大的幅度在回路中传输，增大的速率由附加分量，即小信号，回路益增和晶体网络的带宽决定。

3、 幅度继续增大，直到放大器增益因有源器件（自限幅）的非线性而减小或者由于某一自动电平控制而被减小。

4、在稳定状态下，闭合回路的增益为1。石英谐振器按引出电极情况来分有双电极型、三电极型和双对电极型几种。图l为双电极型石英谐振器的外形，尽管它们的体积有大有小、固有振荡频率有高有低。如彩电的色副载波振荡器、电子钟表的时基振荡器及游戏机中的时钟脉冲振荡器等，石英晶体成本较高，故在要求不太高的电路中一般采用陶瓷谐振元件。

石英晶体振荡器发展趋势

1、小型化、薄片化和片式化：为满足移动电话为代表的便携式产品轻、薄、短小的要求，石英晶体振荡器的封装由传统的裸金属外壳覆塑料金属向陶瓷封装转变。例如TCXO这类器件的体积缩小了30～100倍。采用SMD封装的TCXO厚度不足2mm，目前5×3mm尺寸的器件已经上市。

2、高精度与高稳定度：无补偿式晶体振荡器总精度也能达到±25ppm，VCXO的频率稳定度在10～7℃范围内一般可达±20～100ppm，而OCXO在同一温度范围内频率稳定度一般为±0.0001～5ppm，VCXO控制在±25ppm以下。

3、低噪声，高频化：在GPS通信系统中是不允许频率颤抖的，相位噪声是表征振荡器频率颤抖的一个重要参数。OCXO主流产品的相位噪声性能有很大改善。除VCXO外，其它类型的晶体振荡器最高输出频率不超过200MHz。例如用于GSM等移动电话的UCV4系列压控振荡器，其频率为650～1700MHz，电源电压2.2～3.3V，工作电流8～10mA。

4、低功能，快速启动，低电压工作，低电平驱动和低电流消耗：这已经成为一个趋势。电源电压一般为3.3V。许多TCXO和VCXO产品，电流损耗不超过2mA。石英晶体振荡器的快速启动技术也取得突破性进展。例如日本精工生产的VG—2320SC型VCXO，在±0.1ppm规定值范围条件下，频率稳定时间小于4ms。日本东京陶瓷公司生产的SMDTCXO，在振荡启动4ms后则可达到额定值的90%。OAK公司的10～25MHz的OCXO产品，在预热5分钟后，则能达到±0.01ppm的稳定度。
