脉冲电磁阀的性能及其工作原理

发布时间：2012-11-7 阅读量：2295 来源: 我爱方案网作者:

脉冲电磁阀简介

脉冲电磁阀亦称隔膜阀,是脉冲袋式除尘器清灰喷吹系统的压缩空气"开关",受脉冲喷吹控制仪输出信号的控制,对滤袋逐排（室）喷吹清灰,使除尘器的阻力保持在设定的范围之内,以保证除尘器的处理能力和收尘效率。

脉冲电磁阀的特点:

由于脉冲电磁阀具有低功耗、低电压等特点,可与智能卡式水表配套使用,是目前智能式水表系统水液自动控制必不可少的执行机构。

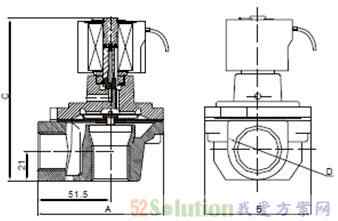

脉冲电磁阀的结构:

该阀由励磁线圈及磁钢组成先导阀,主阀采用特种橡胶膜片结构。由于其设计独特,因此该阀具有低功耗、瞬时通电时间短、使用压力范围宽等优点,是实现自来水自动控制的理想执行元件。

用途

一般安装在主油路或减振器背压油路中，在变速器自动升档及降档的瞬间或在锁止离合器锁止及解除锁止动作开始时使油压下降，以减少换档和锁止解锁冲击，使车辆运行更加平衡。

其作用是控制油路中油压的大小。

脉冲电磁阀的工作原理

通过导线将电磁阀体内线圈输入正向脉冲信号，线圈产生的工作磁通，使动芯吸合，九正通明脉冲电磁阀，打开阀门。当停止正向脉冲信号输入时，动芯释放，动芯在弹簧力的作用下回复到初始状态，关闭阀门另外有自保持型的，停止输入正向脉冲或断电后也能保持，需要输入负向脉冲信号才能复位；脉冲电磁阀的工作原理是利用电器的脉冲转化为机械的脉动使得脉动气体的强大能量变成动量在短时间内释放产生巨大冲力用plc控制其脉冲的间隔应根据额定气体压力恢复时间l来确定。

脉冲电磁阀的性能检验：

1、开启电压试验

在电磁脉冲阀的进气口接入气源压力为标称压力的洁净空气，在电磁阀上输入标称电压的85%，宽度为0.03s的电信号，检查电磁脉冲阀开启是否正常。

2、关闭气压试验

在电磁脉冲阀的进气口接入气源压力为0.1MPa的洁净空气，输入关闭阀门的电信号，检查电磁脉冲阀是否可靠关闭。

3、耐压性能试验

在电磁脉冲阀的进气口接入气源压力为0.8MPa的洁净空气、持续60min，检查电磁脉冲阀上各密封部位的渗漏气情况。

4、绝缘电阻试验

(1)用500V、量程范围为0MΩ～500MΩ，精度为1级的兆欧表，在规定的环境条件下，测量电磁线圈对外壳的绝缘电阻。

(2)将阀置于调温调湿箱内，把温度设定在35度，相对湿度为85%的条件下，在电磁线圈与阀体间施加50Hz、250V的正弦交流电压，历时1min，检查是否有击穿现象。

5、抗振动试验

将阀固定在振动试验工作台上，承受振动频率为20Hz、全幅值为2mm、历时30min的振动后，检查阀各部分的紧固件是否有松动现象，工作是否正常。

6、膜片使用寿命试验

在电磁脉冲阀的进气口接入标称压力的洁净空气，在电磁阀上输入宽度为0.1s、间隔为3s的标称电压值，并记录阀连续或累计工作次数。
