电子元件大全

常用的电子元件有电阻、电容、电感、二极管、三极管等，本文将重点介绍这几种电子元件的基本知识，旨在帮助电子设计初学者了解和掌握这些常用电阻元件的应用和选型。

电阻
电阻（Resistance，通常用“R”表示）是所有电路中使用最多的元件之一。在物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用越大。不同的导体，电阻一般不同，电阻是导体本身的一种特性。

电阻元件的电阻值大小一般与温度，材料，长度，还有横截面积有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1℃时电阻值发生变化的百分数。 　　

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。电阻在电路中通常起分压、分流的作用。对信号来说，交流与直流信号都可以通过电阻。

电阻的分类：在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜 RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机 RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。




电阻的选择标准：根据电子设备的技术指标和电路的具体要求选用电阻的型号和误差等级；额定功率应大于实际消耗功率的 1.5-2倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性；根据电路工作频率选择不同类型的电阻。



电容

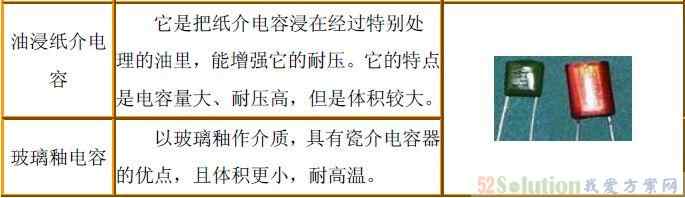

电容器是一种储能元件，在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。电容器通常叫做电容。按其结构可分为固定电容器、半可变电容器、可变电容器三种。







电容的选用常识：电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于交流有效值的 1.42倍。使用电解电容的时候，还要注意正负极不要接反。不同电路应该选用不同种类的电容。揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。



二极管
二极管又称晶体二极管，是一种具有单向传导电流特性的电子器件。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的转导性。


（1）整流二极管：将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
（2）检波二极管：检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
（3）开关二极管：在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。开关二极管有接触型，平面型和扩散台面型几种，一般 IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，引脚较长的一端为正极。
（4）稳压二极管：稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为稳压二极管（简称稳压管）
（5）变容二极管：变容二极管是利用 PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中，变容二极管主要是通过结构设计及工艺等一系列途径来突出电容与电压的非线性关系，并提高 Q值以适合应用。
（6）瞬态电压抑制器：TVS（Transient Voltage Suppresser瞬态电压抑制器）二极管是和被保护电路并联的，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿或超额电流的过热烧毁。由于 TVS二极管的结面积较大，使得它具有泄放瞬态大电流的优点，具有理想的保护作用。改进后的 TVS二极管还具有适应低压电路（＜5 V）的特点，且封装集成度高，适用于在印制电路板面积紧张的情况下使用。很低的箝位电压，经过多次ESD过程后不会劣化。这些特点决定了它有广泛的适用范围，尤其在高档便携设备的接口电路中有很好的使用价值。

二极管的选用常识
选用二极管要注意的几个方面如下：
(1)正向特性：另在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于 0.5伏），管子不导通处于“死区”状态，当正向电压起过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线 I段）。不同材料的二极管，起始电压不同，硅管为 0.5-.7伏左右，锗管为0.1-0.3左右。
(2)反向特性：二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线 II段）。不同材料的二极管，反向电流大小不同，硅管约为 1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。
(3)击穿特性：当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿。这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由 1伏到几百伏，甚至高达数千伏。
(4)频率特性：由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。导致二极管失去单向导电性，不能工作，PN 结面积越大，结电容也越大，越不能在高频情况下工作。

三极管
半导体三极管又称“晶体三极管”或“晶体管”。在半导体锗或硅的单晶上制备两个能相互影响的PN结，组成一个PNP（或NPN）结构。中间的N区（或P区）叫基区，两边的区域叫发射区和集电区，这三部分各有一条电极引线，分别叫基极B、发射极E和集电极C，是能起放大、振荡或开关等作用的半导体电子器件。

晶体三极管的种类很多，分类方法也有多种。下面按用途、频率、功率、材料等进行分类。 　
1）按材料和极性分有硅材料的NPN与PNP三极管，锗材料的NPN与PNP三极管。 　　
2）按用途分有高、中频放大管、低频放大管、低噪声放大管、光电管、开关管、高反压管、达林顿管、带阻尼的三极管等。 　　
3）按功率分有小功率三极管、中功率三极管、大功率三极管。 　　
4）按工作频率分有低频三极管、高频三极管和超高频三极管。 　　
5）按制作工艺分有平面型三极管、合金型三极管、扩散型三极管。 　　
6）按外形封装的不同可分为金属封装三极管、玻璃封装三极管、陶瓷封装三极管、塑料封装三极管等。


通过上文的学习，相信大家已经对电阻、电容、电感、二极管和三极管这几种常用的电子元件的基本知识有了较为全面的了解，附件中的《电子元件大全》有更为深入全面的介绍，大家不妨进一步学习一下。
