跳线接法

跳线

我们知道跳线实际就是连接电路板(PCB)两需求点的金属连接线﹐因产品设计不同﹔其跳线使用材料﹐粗细都不一样﹗大部分跳线是用于同等电势电压传输﹐也有用于保护电路的参考电压﹒对于有精密电压要求的﹐一点点的金属跳线所产生的压降也会使产品性能产生很大影响﹗

跳线对接方法
　　
RJ45线的对接方法如下 　　
A端B端 　　
1．pin 白橙<一一>白绿 　　
2．pin 橙<一－>绿 　　
3．pin 白绿<一－>白橙 　　
4．pin 蓝<一－>蓝 　　
5．pin 白蓝 <一－>白蓝 　　
6．pin 绿<一－>橙 　　
7．pin 白棕<一－>白棕 　　
8．pin棕<一－>棕 　　

普通跳线与交叉连接线的区别进行了对比。普通跳线：用于电脑网卡与模块的连接、配线架与配线间的连接、配线架与HUB或交换机的连接。它的两端的RJ45接头接线方式是相同的。 　　

交叉连接线：用于HUB与交换机等设备间的连接。它们两端的RJ45接线方式是不相同的，要求其中的一个接线对调1/2、3/6线对。而其余线对则可依旧按照一一对应的方式安装。 　　

在综合布线（在线）智能管理系统中，还用到了一种标识跳线，它实际上是一条复合的跳线或多功能的跳线，通常除了4对线外，还加了一根导线，这根导线由铜线或光纤组成，用来连接相应的检测设备对布线系统实时检测和管理。

跳线接法

你掌握主板跳线接法吗？作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。


图1 钥匙开机其实并不神秘

还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。


图2 这个叫做真正的跳线

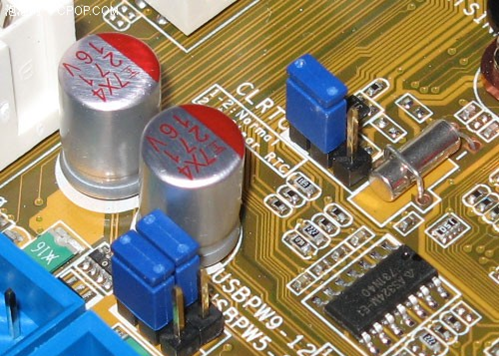

首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。实际上，这些线上的标注都是相关英文的缩写，并不难记。
