电话机按种类分别有按键式电话机和拨盘式电话机。其中又有脉冲式电话机（PULSE）和双音频电话机（TONE）。拨盘式电话机属于脉冲式电话机，这类逐步淘汰的产品不宜选用。双音频电话机具有接通速度快、声音清晰等很多优点，而且对于电话新功能的使用来说，双音频电话机是不可缺的。有些电话机上有脉冲、双音频选择按键（P/T开关），您把它置于双音频(T)位置就行了。 下面我们就来具体了解双音频电话振铃电路设计。

双音频电话振铃电路特点

低电流消耗，允许四台电话机并联使用

内部集成整流桥并带有齐纳二极管过压保护

外围元件少

音频和交替频率可由外部元件调整

内部集成有电压和电流滞后电路

双音频电话振铃电路引脚说明

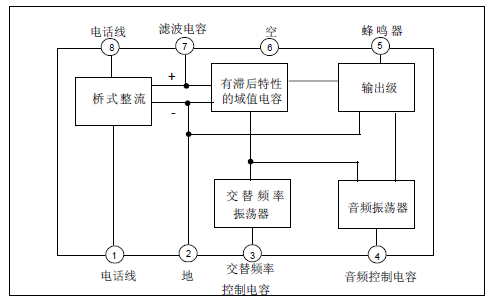

双音频电话振铃电路内部框图



双音频电话振铃电路典型应用图



双音频电话振铃电路设计功能说明

1. BL1240 是一单片集成电路，与电声换能器相连接后可替代电话机电路中机械振铃部分，该电路可直接驱动压电陶瓷换能器（蜂鸣器）。

2. BL1240 的驱动能力高于普通振铃电路，当驱动一个动圈式扬声器时，仅需要一个耦合电容。

3. BL1240 的输出没有电流限制功能，所以建议使用50Ω以上的直流负载。

4. 内部振荡器产生的两个音频频率由另外一个内部振荡器产生的低频频率交替切换，通过输出放大器驱动扬声器发出声音。两个音频和交替频率都可由
外部元件来调整。

5. 电路的供电电源由交流铃流信号整流获得，电路经过特殊设计以使得电话线上的噪音或铃流信号的波动不影响电路的正常工作。

6. BL1240 的封装形式为8 引线双列直插电路
