数字钟电路图

数字钟的构成
　　
数字钟实际上是一个对标准频率(1HZ)进行计数的计数电路。由于计数的起始时间不可能与标准时间(如北京时间)一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。通常使用石英晶体振荡器电路构成数字钟。图 3-1所示为数字钟的一般构成框图。

图1 数字钟的组成框图

⑴晶体振荡器电路

晶体振荡器电路给数字钟提供一个频率稳定准确的32768Hz的方波信号，可保证数字钟的走时准确及稳定。不管是指针式的电子钟还是数字显示的电子钟都使用了晶体振荡器电路　

⑵分频器电路　　

分频器电路将32768Hz的高频方波信号经32768()次分频后得到1Hz的方波信号供秒计数器进行计数。分频器实际上也就是计数器。　　

⑶时间计数器电路　　

时间计数电路由秒个位和秒十位计数器、分个位和分十位计数器及时个位和时十位计数器电路构成，其中秒个位和秒十位计数器、分个位和分十位计数器为60进制计数器，而根据设计要求，时个位和时十位计数器为12进制计数器。　　

⑷译码驱动电路　　

译码驱动电路将计数器输出的8421BCD码转换为数码管需要的逻辑状态，并且为保证数码管正常工作提供足够的工作电流。　　

⑸数码管　　

数码管通常有发光二极管(LED)数码管和液晶(LCD)数码管，本设计提供的为LED数码管。

数字钟电路图　

1)晶体振荡器电路　　

晶体振荡器是构成数字式时钟的核心，它保证了时钟的走时准确及稳定。　　

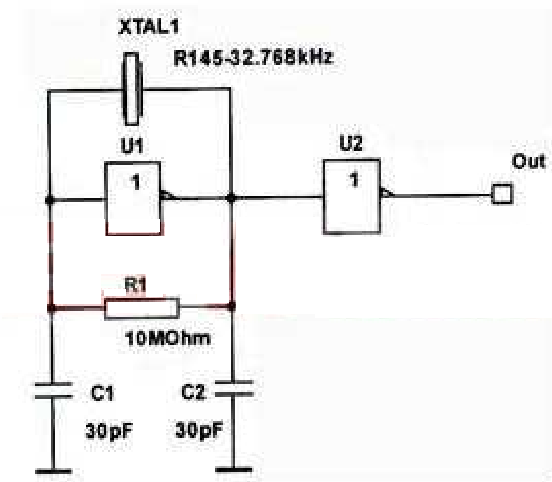

图2所示电路通过CMOS非门构成的输出为方波的数字式晶体振荡电路，这个电路中，CMOS非门U1与晶体、电容和电阻构成晶体振荡器电路，U2实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。输出反馈电 阻R1为非门提供偏置，使电路工作于放大区域，即非门的功能近似于一个高增益的反相放大器。电容C1、C2与晶体构成一个谐振型网络，完成对振荡频率的控制功能，同时提供了一个180度相移，从而和非门构成一个正反馈网络，实现了振荡器的功能。由于晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确。　　

晶体XTAL的频率选为32768HZ。该元件专为数字钟电路而设计，其频率较低，有利于减少分频器级数。　　

从有关手册中，可查得C1、C2均为30pF。当要求频率准确度和稳定度更高时，还可接入校正电容并采取温度补偿措施。　　

由于CMOS电路的输入阻抗极高，因此反馈电阻R1可选为10MΩ。较高的反馈电阻有利于提高振荡频率的稳定性。　　

非门电路可选74HC00。

图2 cmos晶体振荡器


数字钟电路图总结
　　
1. 设计过程中遇到的问题及其解决方法。　　

1) 在检测面包板状况的过程中，出现本该相通的地方却未通的状况，后经检验发现是由于万用表笔尖未与面包板内部垂直接触所至。　　

2) 在检测CD4511驱动电路的过程中发现数码管不能正常显示的状况，经检验发现主要是由于接触不良的问题，其中包括线的接触不良和芯片的接触不良，在实验过程中，数码管有几段二极管时隐时现，有时会消失。用5V电源对数码管进行检测，一端接地，另一端接触每一段二极管，发现二极管能正常显示的，再用万用表欧姆档检测每一根线是否接触良好，在检测过程中发现有几根线有时能接通，有时不能接通，把接触不好的线重新接过后发现能正常显示了。其次是由于芯片接触不良的问题，用万用表欧姆档检测有几个引脚本该相通的地方却未通，而检测的导线状况良好，其解决方法为把CD4511的芯片拔出，根据面包板孔的的状况重新调整其引脚，使其正对于孔，再用力均匀地将芯片插入面包板中，此后发现能正常显示，本次实验中还发现一块坏的LED数码管和两块坏的CD4511，经更换后均能正常显示。　　

3) 在连接晶振的过程中，晶振无法起振。在排除线与芯片的接触不良问题后重新对照电路图，发现是由于12脚未接地所至。　　

4) 在连接六进制的过程中，发现电路只能4、5的跳动，后经发现是由于接到与非门的引脚接错一根所至，经纠正后能正常显示。　　

5) 在连接校正电路的过程中，出现时和分都能正常校正时，但秒却受到影响，特别时一较分钟的时候秒乱跳，而不校时的时候，秒从40跳到59，然后又跳回40，分和秒之间无进位，电路在时、分、秒进位过程中能正常显示，故可排除芯片和连线的接触不良的问题。经检查，校正电路的连线没有错误，后用万用表的直流电压档带电检测秒十位的QA、QB、QC和QD脚，发现QA脚时有电压时而无电压，再检测秒到分和分到时的进位端，发现是由于秒到分的进位未拔掉所至。　　

6) 在制作报时电路的过程中，发现蜂鸣器在57分59秒的时候就开始报时，后经检测电路发现是由于把74HC30芯片当16引脚的芯片来接，以至接线都错位，重新接线后能正常报时。　　
