要理解恒流源电路图，我们首先来搞清楚恒流源的概念。恒流源是一种宽频谱，高精度交流稳流电源，具有响应速度快，恒流精度高、能长期稳定工作，适合各种性质负载（阻性、感性、容性）等优点。主要用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等生产场合。

恒流源的主要功能
　　
用于检测热继电器、塑壳断路器、小型短路器及需要设定额定电流、动作电流、短路保护电流等生产场合

恒流源的结构
　　
恒流源恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。 恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

恒流源电路图


图1 恒流源电路图

图所示电路表示如何利用ICL8211/ICL8212构成恒流源。主要应用于在电源设计中为差分放大器提供射极电流。更有用的应用是图13所示的可编程电流源。

在这种情况下输出电流可由下式决定：IO=25μA＋VBE/R1＋1.15/R2(1＋β)

式中β表示V1的放大倍数，VBE表示发射极—基极电压。这个电流值和实际值有偏差是由于β值随V1集电极电压变化的原因。在2V～30V的工作电压范围内可编程电流范围为300μA～50mA。这个电流可用作常用的串联稳压源的工作电流。在这一些高稳定应用场合，可用这个恒流源作稳压管的供电电流。同时由于ICL8212中没有补偿，C1用作确保电路稳定工作，并可在供电电压发生变化或瞬态期间保证输出电流恒定。

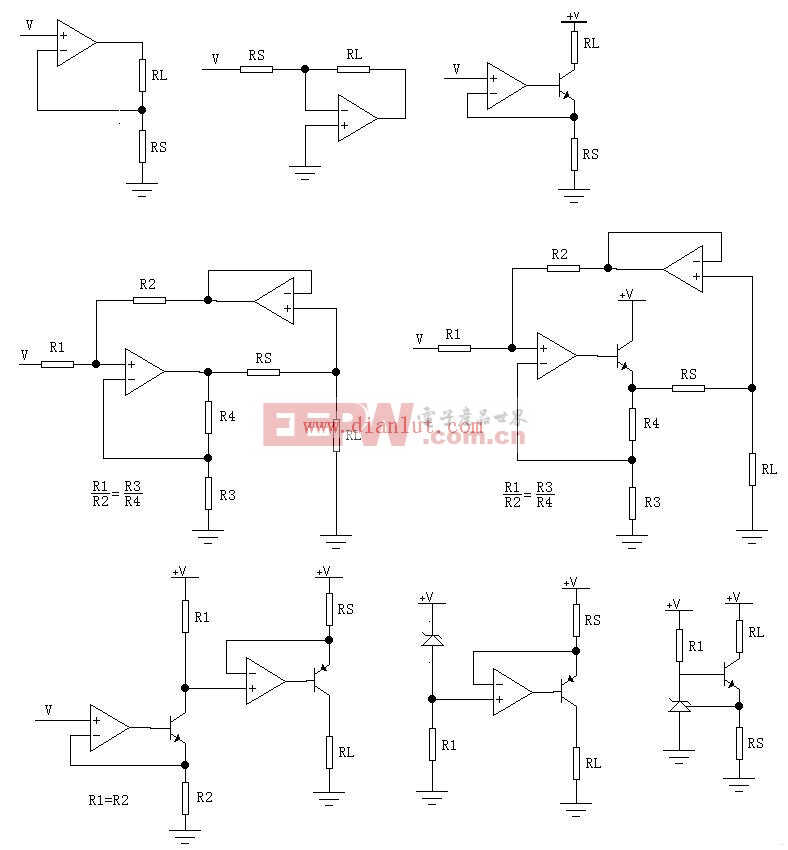

六种恒流源电路图比较

这六种电路都可以在负载电阻RL上获得恒流输出
第一种由于RL浮地,一般很少用
第二种RL是虚地,也不大使用
第三种虽然RL浮地,但是RL一端接正电源端,比较常用
第四种是正反馈平衡式,是由于负载RL接地而受到人们的喜爱
第五种和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻R2取的比负载RL大的多,而省略了跟随器运放
第六种是本人设计的对地负载的V/I转换电路
后边两种是恒流源电路

对比几种V/I电路,凡是没有三极管之类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了.当然可以用功率放大器扩展输出电流.

第四和第五种是建立在正负反馈平衡的基础上的,电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化

而其他几种电路中电阻的误差只会影响输出电流的值,而不会影响输出特性

如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成MOSFET

图2六种恒流源电路图比较
