AX9021:高亮LED驱动芯片

发布时间：2011-09-16 阅读量：3298 来源: 我爱方案网作者: benchen

1．概述
AX9021 是一款可工作于高压的降压恒流LED 控制芯片。极高的转换效率使高亮LED在18VDC到450VDC 或110VAC 到220VAC 的范围内工作。

AX9021以一固定频率控制外置MOS管，工作频率范围25KHZ到200KHZ 。该频率可由一外加电阻设定。AX9021峰值电流控制方法确保LED 平均电流在较大的输入输出范围内保持稳定。输出电流可设定在几毫安到1安的范围内。对于 LED 串列，通过外加控制电压于线性亮度调节引脚，输出电流可从零到最大值中任意设定。

另外，AX9021 提供了低频PWM 亮度调节输入，可接受0%到100%占空比，频率不高于10KHZ的外部控制信号输入。

2．主要特点
* 恒流控制
* 很宽的输入电压范围：从18V到450V
* 最大输出1A的电流
* 负载可达数百颗LED
* PWM 调光控制
* 抖频技术改善EMI 特性
* 过温保护

3．主要应用
DC/DC 或AC/DC LED驱动
RGB 背光LED驱动
市电输入照明灯具
交通灯
通用电流源

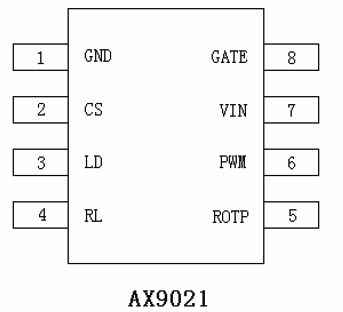

4．管脚排列

5．管脚描述

6．极限参数

7．推荐参数

8．电气特性

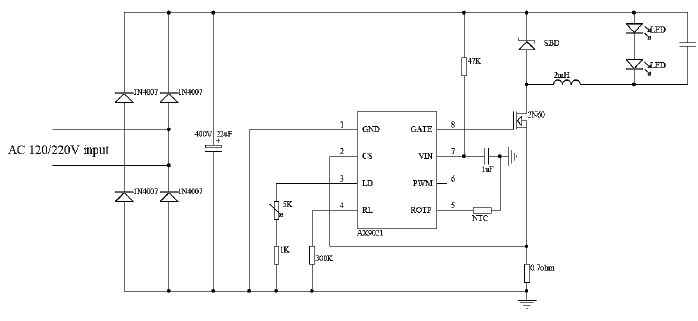

9．典型运用图

10．封装信息
