KAI-43140 CCD 图像传感器提供高分辨率及图像均匀性

发布时间:2018-07-10 阅读量:1232 来源: 我爱方案网 作者: sunny编辑

若您想提高一个图像传感器的分辨率,您可选两个方法,做大或做小。


做“大”可能是最明显及最易理解– 就是增加像素以提高分辨率,但这会增加图像传感器的尺寸。您想提升图像传感器的分辨率一倍﹖那就要增加尺寸一倍。



但有时您希望无须改变图像传感器的尺寸就能提高分辨率,以维持现有摄像机的尺寸,或沿用一向的摄像机镜头。唯一做到这点的方法是做 “小” – 减少每个像素的尺寸使更多的像素纳入同一占位面积。


安森美半导体提供完整的35 mm 格式工业传感器系列,15年来这产品线一直走“小”路发展。2003年,我们推出了11百万像素的KAI-11022 (基于9 微米像素),4年之后,我们将KAI – 16000的像素缩少至7.4 µm但提升分辨率至16 MP。到2011年,我们在KAI-29050使用5.5 µm像素,将此光学格式的分辨率提升至29 MP。


为何持续增强分辨率﹖因为应用如平板显示器的检测(例如智能手机或电视机的显示器)持续要求越来越多的细节。随着这些显示器的分辨率从720p 增加至1080p 到4k/UHD或以上,检测它们的摄像机需要越来越高的分辨率以分辨每个显示像素的红、绿、蓝色子结构。虽然您可做大以达至所需的更高分辨率 (例如KAI-47051图像传感器),有些客户希望继续沿用35mm光学格式。

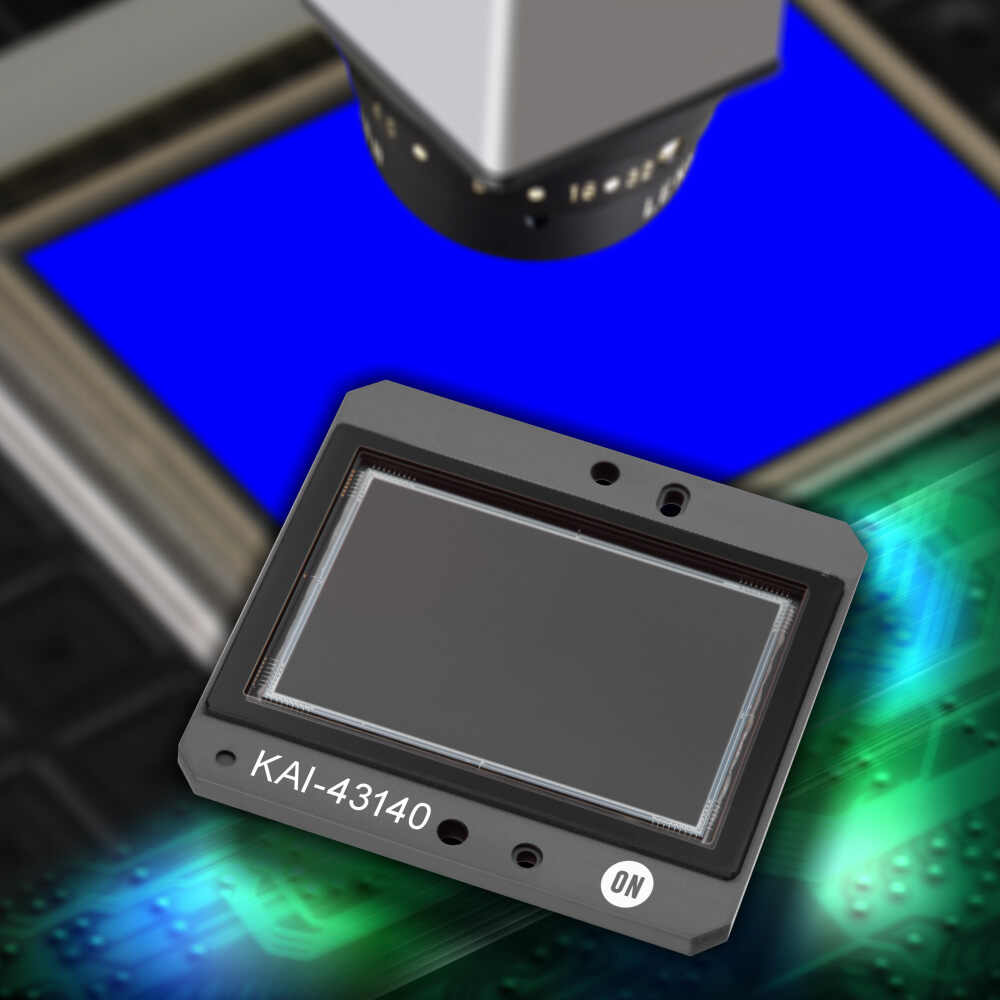

所以我们开发KAI-43140图像传感器,它采用一个新的4.5 µm Interline Transfer CCD (ITCCD)像素聚集43 MP于35 mm 光学格式。KAI-43140的输出放大器已经升级,能提供与KAI-29050一样的帧速率,即使它的像素多50%。即保留主要性能参数,又改进图像均匀性。由于新器件与KAI-29050使用相同的封装,现有的摄像机只须稍作电气更改即可支持新器件。摄像机制造商可以轻松采用KAI-43140,让终端用户无须更改其系统的35 mm 光学设计便能增加分辨率。
