2018年OLED材料市场将突破10亿美元

发布时间：2018-06-26 阅读量：632 来源: 我爱方案网作者:

OLED材料整体市场规模

2017年显示产业链的一件大事莫过于苹果iPhone X手机的发布，尤其采用AMOLED屏对上游产业链的拉动效应明显，带动AMOLED面板厂商和上游OLED材料厂商积极备货。根据OFweek产业研究院数据，2017年全球OLED材料市场规模为8．56亿美元，同比大幅增长61％。随着国内多家AMOLED面板生产线的投产，预计2018年全球OLED材料市场规模将达到12．58亿美元，同比增长47％。

图表1：全球OLED材料市场规模

AMOLED面板主要应用市场有两个：智能手机和OLED彩电。主要手机品牌厂商如华为、OPPO、vivo、小米、苹果、三星等新推出的旗舰机型均采用AMOLED显示技术，大大增加了OLED面板的需求。2017年，中国OLED电视的销量达到12万台，索尼、飞利浦、LG、创维、康佳等电视厂商为实现差异化销售，均加入OLED阵营。业内乐观估计，2018年中国OLED电视整体销量规模将在2017年基础上实现至少翻一番，这将在很大程度上增加对上游OLED材料的需求。

OLED材料分类

OLED材料主要包括两部分：发光材料和基础材料，两者占OLED屏幕物料成本的30％左右。OLED发光材料主要包括红光主体／客体材料、绿光主体／客体材料、蓝光主体／客体材料等。OLED通用材料，主要包括电子传输层ETL、电子注入层EIL、空穴注入层HIL、空穴传输层HTL、空穴阻挡层HBL、电子阻挡层EBL等，随着器件结构的优化，材料的种类在不断变多。其中有机发光层材料和传输层材料为OLED的关键材料。

图表2：OLED材料分类及主要代表厂商

根据OFweek产业研究院数据，2017年全球OLED发光材料市场规模为4．04亿美元，通用材料为4．52亿美元。预计2018年将分别增长至5．6亿美元和6．98亿美元。

图表3：OLED发光材料／通用材料市场规模

OLED两大技术路线

当前韩国三星和LG 研发技术较为成熟。三星主要采用“LTPS TFT 基板＋RGB OLED”（FMM RGB OLED）的技术路线，已经在中小尺寸OLED 面板上取得很大成功，是全球中小尺寸AM－OLED 面板的主要供应商，国内OLED厂商大多也采用该技术。LG Display 则采用“Oxide（氧化物）基板＋白光OLED”（WOLED）的技术路线，在大尺寸OLED 面板的良率上实现突破，成本逐年下降，于2013 年开始推广大尺寸OLED 电视，目前多家TV厂商已采用。

由于手机品牌厂商在高端机型上积极采用AMOLED显示屏，加上智能手机出货规模大，因此FMM RGB技术面板对OLED材料的消耗远高于WOLED面板。

2017年，FMM RGB OLED材料市场规模为7．18亿美元，为WOLED的5．7倍。随着OLED电视的出货逐渐放量及大尺寸面板对OLED材料消耗的增加，这一比重在2020年将有望缩小至3．2倍。

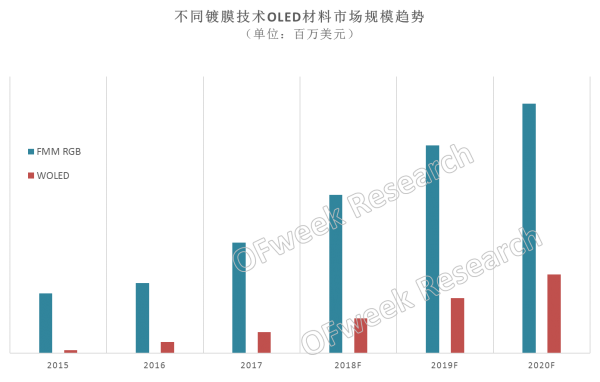

图表4：不同镀膜技术OLED材料市场规模

国外OLED材料厂商

OLED发光材料层的形成需要经过三大环节，首先是将化工原材料有机合成中间体或单体粗品；然后再合升华成OLED单体，再进一步合成升华前材料或升华材料，再由面板生产企业蒸镀到基板上，形成OLED有机发光材料层。

从OLED材料供应链的角度来看，中国企业主要供应OLED材料的中间体和单体粗品；而升华材料的核心是专利，具有较高的壁垒，主要由韩日德美企业垄断。

图表5：三星及LG主要材料供应商

国内OLED材料厂商

国内企业主要从事OLED 中间体和单体粗品生产。国内OLED 中间体、单体粗品的供应商主要包括万润股份、西安瑞联、濮阳惠成、北京阿格蕾雅、吉林奥来德，目前已实现规模量产并进入全球OLED 材料供应链。OLED 中间体和单体粗品的主要行业壁垒是下游厂商的认可，这些已进入OLED 供应链的企业将受益于OLED 需求的快速增长。

图表6：国内OLED材料厂商产品布局情况

受制于下游OLED面板企业产线建设、开工不足影响，以及中间体和单体粗品等材料的价格偏低，目前国内各家公司OLED材料业务的营收规模还比较小。随着三星、京东方等面板企业不断扩产，国内OLED发光材料企业未来有望从行业快速发展中分得一杯羹。

资料来源：OFweek产业研究院
