贸泽电子提醒你的R和C：看看不同类型的电阻和电容

学习电子学很像剥洋葱。无论你学到多少东西，总会有更深层次的知识被发掘和探索。不仅新技术不断被发明，而且许多组件已经变得如此成熟，以至于我们只是把它们视为理所当然。电阻器和电容器就是这一点的完美例子。在我接受大学教育的头几年里，对我来说，电阻和电容就是通过它们的原理图符号来定义的。直到我进入实验室时，他们才变成金属，塑料和各种其他材料的有形物。尽管如此，在我当时没有经验的心目中，电阻器就是一个电阻器。电容器至多是极化或非极化的。但是如果我们剥离洋葱，还有更多的东西比满足眼睛。

当您从头开始设计您的第一个项目时，在布置电路之后，需要制定物料清单（BOM）。当然，你会去mouser.com并开始在搜索栏中输入部件名称或数字。虽然您可能准备选择合适的电阻值和/或功率额定值，但可能不太清楚的是电阻器和电容器类型之间的差异。让我们来看看…。

选择的数量足以让你的头部爆炸（图1）！很明显，各种电阻器和电容器类型都有很好的理由。各种施工技术产生不同的性能特征。许多技术仅适用于非常高端的专业应用，单位成本的范围可以从几个便士到超过一百美元，用于某些高功率电阻。那么大多数制造商在为下一个项目选择电阻器和电容器时应该寻找什么？

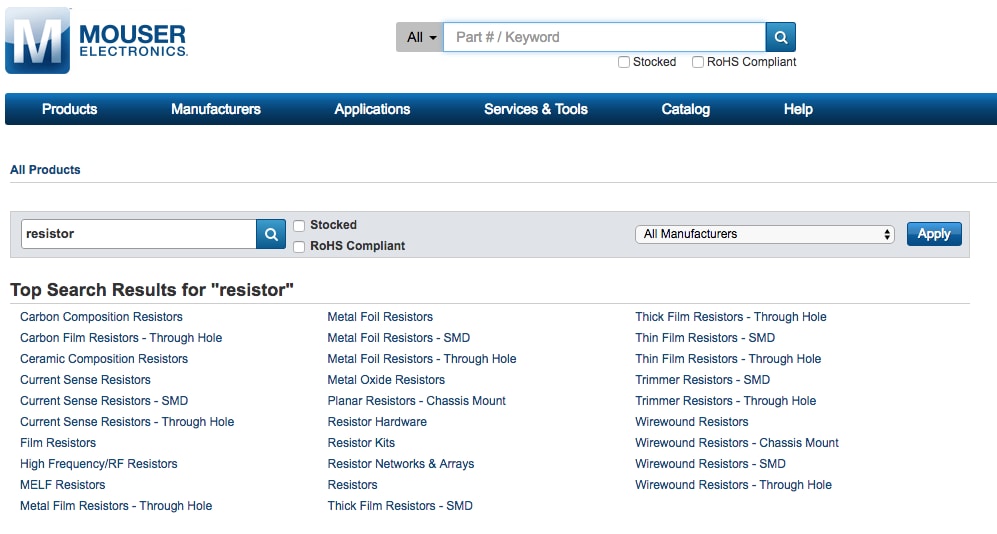

图1：很多类型的电阻！从哪儿开始？

根据您在开发焊接技能的位置，首先要决定的是您对通孔或表面贴装（SMD）元件的偏好。通孔组件更容易手工焊接，但代价是在印刷电路板（PCB）上占用更多的空间。

碳

碳电阻器可能是您最初使用的最常见的电阻器。它们包含在许多入门套件中。他们往往很便宜，但也电“嘈杂”，特别是当他们变暖。对于不需要严格公差的应用，例如限制LED的电流，碳电阻就足够了。

金属薄膜

如果你愿意权衡成本，你可以得到金属薄膜电阻器，随着温度的升高，噪声更小，稳定性更好。这使得它们对RF电路等高频应用更好。另外，可能有非常大的电阻值（以兆欧姆测量）。

线绕

这些电阻器的单位成本也相对较高。它们的电阻值仅在几千欧姆时才是常见的。但是，他们倾向于能够处理大量电流，并且它们非常精确，因此在传感应用中很常见。

薄膜

这些电阻在低成本的碳和更高性能的薄膜（更小的容差，更高的精度）和线绕电阻（更大的功率处理能力）之间提供了相当好的折衷。我会认为这些是大多数应用程序的默认类型，除非我确实知道另一种类型是绝对需要的，或者更便宜的品种就足够了。

厚膜

性能略低于薄膜电阻器，但也往往成本较低。

就像电阻器一样，电容器也以各种方式制造，产生不同的性能特点和成本。大多数情况下，电容器之间的差异是基于其构造中使用的技术和材料，主要是将电容器的两个极板隔开的电介质。

铝电解

这些电容器通常采用蓝色和银色垂直圆柱体（尽管并非总是），形成许多电路板。它们非常便宜，每单位体积电容量非常高，并且可以处理高电压。另一方面，它们是极化的，遭受相对较高的泄漏电流，并具有随频率增加的等效串联电阻（ESR）。此外，铝电解的ESR随着时间的推移而变差。当铝电解失效时，会产生开路。它们通常用于电路的电压调节部分。

钽

这些电容器也是极化的，并且倾向于比铝电解质贵一点。由于额外的成本，钽电容器具有较低的漏电流和电容值的稳定性。相对于铝电解电容，它们不能处理更高的电压，但它们对于反向电压的支持更好。他们的最大好处是它们的尺寸与电容相当，并且通常在电路板房地产价格较高时使用。当它们失效时，它们会导致短路。

陶瓷盘

使用最广泛的电容器类型，陶瓷磁盘电容器通常是那些橙色的小圆圈（同样，它们确实存在于其他形状因素和颜色中），它们通常在很多电路板上非常宽松地散布。通常，它们在集成电路的电源和接地引脚上使用，这有助于减少与可能导致芯片复位的电压降有关的问题。它们也用于高速信号耦合和去耦应用。陶瓷盘帽通常的电容值范围从几微微法拉到几微法。他们也有相当低的额定电压。当它们失效时，它们会导致短路。

电影

考虑到各种电介质材料和所使用的构造技术，薄膜电容器可以保证整个vlog自身。通常比其他类型的电容器更昂贵，但它们的寄生损耗很低，可用于高电流应用。另外，它们的严格公差使它们很适合用于定时应用，例如电动机速度控制器。当它们失败时，它们会导致开路，但是它们的预期寿命是几十年。

希望你不要再看电容和电阻了！这个讨论并不是一个详尽的评论，而是多年来传递给我的一些更重要的经验法则的集合。还有很多其他的细微差别，所以如果这篇文章激起了你的好奇心，那么一定要做好你的功课。另外，请记住，批量购买可以帮助降低单位成本。因此，如果您需要更高的性能，如果您正在批量生产产品，则可以使其更经济。

最后一个提示：当原型设计时，我更喜欢通过孔组件来保持简单。如果我打算用表面贴装元件自制电路板，我尝试坚持以下封装：0603,0805,1210和2010，采用薄或厚膜类型。

轮到你了，你有什么使用不同类型的电容和电阻的经验？请在下面的评论中告诉我们。
