ADI新款双通道电源系统管理器支持转换效率监视

发布时间：2018-04-19 阅读量：934 来源: 我爱方案网作者:

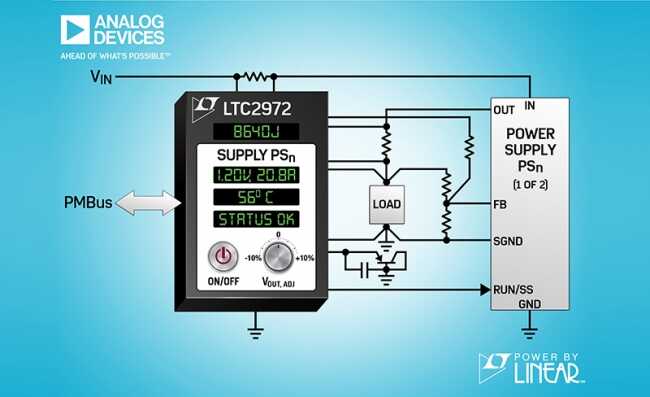

ADI宣布推出 Power by Linear™ 的 LTC2972，该器件是一款双通道电源系统管理器，可监视中间总线输入至负载点 (POL) 转换器的电流、功率和能耗。监视电路板的功率和能量使用情况是对其功耗实施管理、优化和降低的第一步，旨在减低服务器机架和数据中心冷却及实用程序成本。

LTC2972 通过一个 PMBus 接口方便地提供输入能耗 (以焦耳为单位来报告) 和运行时间的信息，为主机分担了繁重的轮询和计算任务。当与 POL 输出电压、电流和功率的数字测量相结合，LTC2972 可实现对电源系统转换效率的长期监视。LTC2972 为 FPGA、ASIC 和 DSP 电路板上的电源系统增加了基于软件的全面监视及控制功能，从而加速了产品上市进程、提升系统可靠性和优化电路板能耗。

该器件采用具有 0.25% 总未调整误差 (TUE) 的同类最佳 16 位模数转换器 (ADC) 来对电源输出电压进行微调、裕度调节和监视，从而可提高电路板产量和长期性能。电源输出电流采用一个检测电阻器、电感器 DCR 或电源的 IMON 输出来测量。电源排序、监察和 EEPROM 故障记录是内置的。故障触发 EEPROM 黑匣子记录功能，在简化故障分析的同时也为未来的系统改进提供了深度信息。每个通道具有可编程电源良好、或通用输入 / 输出 (GPIO) 引脚。LTC2972 与其他电源系统管理器相连接，可协调超过 2 个电源轨的排序和故障管理。该器件提供的 PMBus 兼容命令用于灵活地设置电源系统和进行数据回读。配置在 LTpowerPlay® 开发环境中完成，其支持所有的 Power by Linear 电源系统管理 (PSM) 器件。一旦设置完成，就不再需要软件编码，而可以自主运行。

LTC2972 规定在 0°C 至 70°C 的商用温度范围和 −40°C 至 105°C 的工业温度范围内工作，采用 44 引脚 6mm x 7mm QFN 封装。器件样品和评估电路板可通过ADI 网站或联系 ADI 当地办事处查询详情。

特性概要：LTC2972

以数字方式管理 2 个电源
电源裕度调节或修整准确度至目标电压值的 0.25% 以内
通过 I2C/SMBus 数字接口发送 PMBus 兼容命令
用于配置和黑匣子故障记录并具 ECC 功能的 EEPROM
由 LTpowerPlay GUI 提供支持
电源排序器 ─ 基于时间，级联，支持跟踪
具 0.25% TUE 的 16 位 ADC 监视和获得以下遥测信息：
输入电源轨：电压、电流、功率和能耗
2 个电源输出：电压、电流和功率
器件和 2 个外部温度
监察 OV/UV 窗口门限：输入电压、两个电源电压、两个外部温度
具可编程去毛刺干扰延迟的可配置电源良好输出引脚
跨多个 ADI PSM 器件协调排序和故障管理
无需额外软件即可自主运行
可编程看门狗定时器
采用 3.3V 或 4.5V 至 15V 电源供电
–40°C 至 105°C 工作温度范围
44 引脚 6mm × 7mm QFN 封装

价格与供货

产品：LTC2972
按生产量供货：已开始
千片批量的价格：每片 3.99 美元

封装：6mm x 7mm QFN-44 封装
