高集成度数字电源解决方案

发布时间:2017-11-10 阅读量:1700 来源: 我爱方案网 作者:

数字电源是为了克服现代电源的复杂性而提出的,它实现了数字和模拟技术的融合,提供了很强的适应性与灵活性,具备直接监视、处理并适应系统条件的能力,能够满足几乎任何电源要求。数字电源还可通过远程诊断以确保持续的系统可靠性,实现故障管理、过电压(流)保护。

世平集团推出基于 TI UCD3138 的高集成度数字电源解决方案,实现 全数字化电源供应。TI UCD3138 是一款数字电源控制器,此控制器在一个单一芯片解决方案内提供高集成度和出色性能。UCD3138 灵活的特性使得此器件适合于品种繁多的电源转换应用。器件内的多重外设已进行了专门优化以提升 AC/DC 和隔离的 DC/DC 应用性能。


功能框图


功能描述

①电源应用 : 600W 伺服电源供应器 ( 全数字控制 )

②电源一次侧 ( AC to DC ) : 单相 PFC ( 控制芯片 : TI UCD3138ARMH )

③电源二次侧 ( DC to DC ) : 半桥 LLC ( 控制芯片: TI UCD3138A RGC )

④外观尺寸: 260mm × 105mm × 40mm (1U)

重要特征

①输入电压 : 交流电 90V to 264V

②输入交流电频率 : 47 Hz to 63 Hz

③最大输出功率 : 600W

④输出电压 : 单组 DC 12V

⑤PFC 切换频率 : 95 kHz

⑥DC-DC 切换频率 : 30 kHz to 150 kHz

⑦输出短路保护 : YES

数字控制 (软件) 特征 :

①PFC/LLC 过电压保护

②PFC/LLC 过电流与随波限流保护

③PFC/LLC 韧体更新功能

④PFC/LLC 在任何不同的状态下可设定不同的参数

⑤PFC/LLC 过温度保护

⑥PFC E-Meter 功能实现不需额外硬件电路

⑦LLC dead time 可灵活调整

⑧LLC PMBus 1.2 规范

方案照片

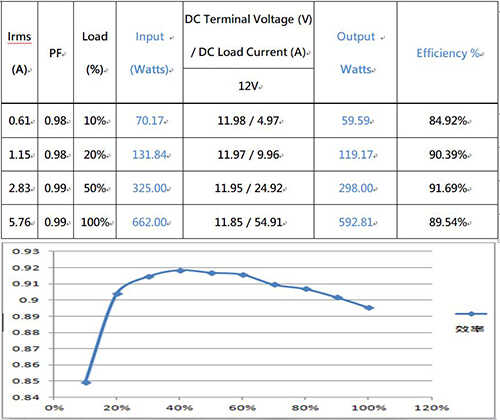

效率测试
