Vishay新款模拟开关用于便携式消费产品和医疗电子

发布时间:2017-10-16 阅读量:989 来源: 我爱方案网 作者:

日前,Vishay 推出新的单片SPDT模拟开关,并在业内首次采用了超小尺寸的新型μDFN6封装。Vishay Siliconix DG3257非常适合用在便携式消费产品和医疗设备中切换模拟和数字信号,在4.2V下的电阻为5Ω,并且提高了带宽,减少了寄生电容,还有掉电保护功能。

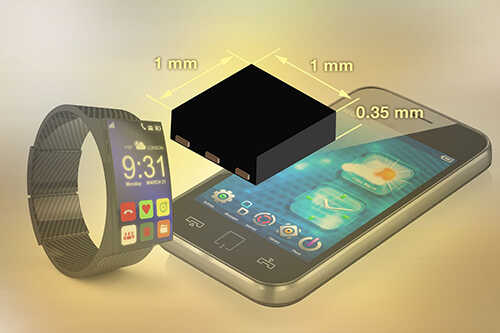

图1:Vishay新款模拟开关用于便携式消费产品和医疗电子


今天推出的这颗器件尺寸为1mm x 1mm x 0.35mm,比mQFN6封装小29%,厚度小36%。DG3257的小尺寸使其在智能手机、平板电脑和电子书,智能手表和健身计步器等可穿戴设备,便携式医疗仪器,摄像头和音响,物联网应用,计算机和外设,以及数据存储设备中能有效节省宝贵的PCB空间。

相比前一代器件在300MHz下的-3dB带宽,DG3257将带宽提高到超过700MHz。这颗5Ω SPDT开关响应时间很快,开通时间为17ns,超低延迟为100ps。开关在240MHz下的串扰为32dB,比竞争产品低10dB,隔离为-33dB。器件采用亚微米的CMOS工艺制造,寄生电容CD(ON)为9pF,降低了50%,CS(OFF)为3pF。

DG3257可处理双向的信号流,用一节锂离子电池供电就能工作。DG3257的工作电压为1.65V~5.5V,在关机状态下的漏电流小于1μA。当拔掉外部供电电源时,这个功能可以避免过从电池消耗过大的电流。器件的逻辑阈值为1.4V,保证与低压TTL/CMOS器件兼容。当与低压MCU接口时,开关的最大耗电仅为1.5μA,比竞争器件低90%。

器件符合RoHS,可承受超过6kV的ESD(人体模型),闩锁电流为300mA,符合per JESD78的要求。

新模拟开关现可提供样品,并已实现量产,大宗订货的供货周期为十周。
