门+蓝牙=APP开门:基于NXP Bluetooth的智能门锁方案

发布时间:2016-09-1 阅读量:2823 来源: 我爱方案网 作者:

【导读】在门锁增加蓝牙功能,即可通过手机APP实现开关门锁,这并不是什么新鲜的方案功能,但是本方案采用了NXP的QN9021芯片,它是一款超低功耗、高性能和高集成度的蓝牙v4.0低能耗(BLE)芯片。用户还可以通过连接至应用处理器将QN9021用作网络处理器,以实现更高级的应用。

门+蓝牙=APP开门:基于NXP Bluetooth的智能门锁方案
图示1-大联大品佳推出的智能门锁示意图

NXP的QN9021是将一个BLE无线电、控制器、协议栈和配置软件集成于单个芯片上,从而可以灵活、简单地使用BLE SoC解决方案。此外,它还包括一个高性能MCU和片内存储器,支持用户开发单芯片无线MCU解决方案。用户还可以通过连接至应用处理器将QN9021用作网络处理器,以实现更高级的应用。

其他系统特性包括完全集成的直流/直流和LDO、低功耗睡眠定时器、电池监控器、温度传感器、通用ADC和GPIO,以进一步降低系统总成本和尺寸。QN9021的工作电源范围为2.4 V至3.6 V,在所有模式下均具有非常低的功耗,尤其适合于可穿戴电子设备,并且可在纽扣电池之类的小容量电池上运行,从而可以延长电池供电系统的使用寿命并保持出色的射频性能。

随着家居智能化和IoT的兴起,与无线传输技术相关的应用方兴未艾,特别是智能门锁,智能调光灯等。

门+蓝牙=APP开门:基于NXP Bluetooth的智能门锁方案
图示2-大联大品佳推出的基于NXP QN9021的蓝牙智能门锁解决方案系统框架图

功能描述:
• +4.2V/2A锂电池输入;
• 支持BLE;
• 支持微安uA级别的超低功耗休眠模式;
• 工作环境:-40℃---+85℃。
门+蓝牙=APP开门:基于NXP Bluetooth的智能门锁方案

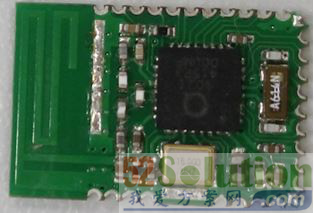

图示3-基于NXP QN9021的蓝牙智能门锁解决方案模块照片

重要特征:
• QN9021芯片内部集成MCU,128KB flash,SRAM 32KB,96KB ROM。支持SPI,UART,ADC,PWM等外设资源;
• Bluetooth部分支持BT4.0 BLE;
• 支持手机APP控制及更新门锁固件功能。
