揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?

发布时间:2016-07-26 阅读量:4720 来源: 我爱方案网 作者:

【导读】小伙伴在发布会上听着厂商惯用的各种技术术语的营销手法时可能就懵逼了,魅族MX6那些6P定制镜头、1.25μm等等到底是什么鬼?IMX386真有那么牛逼吗?下面就来一一解读。

7月19日,魅族MX6正式发布,整场发布会包括新品却像朴树那首歌《平凡之路》一样平平凡凡,唯有摄像头成最大亮点。

魅族MX6是首款搭载了索尼最新定制的IMX386感光元件手机,实为华为P9的IMX286升级版。摄像头为1200万像素,单像素1.25μm,6P定制镜头,f/2.0大光圈,PDAF 相位对焦,据说在拍照性能方面有了很大的提升,魅族总裁白永祥称MX6在某些情况下拍照速度超过三星S7 Edge。

小伙伴在发布会上听着厂商惯用的各种技术术语的营销手法时可能就懵逼了,魅族MX6那些6P定制镜头、1.25μm等等到底是什么鬼?IMX386真有那么牛逼吗?下面就来一一解读。

首发索尼 IMX386 CMOS 是什么鬼?

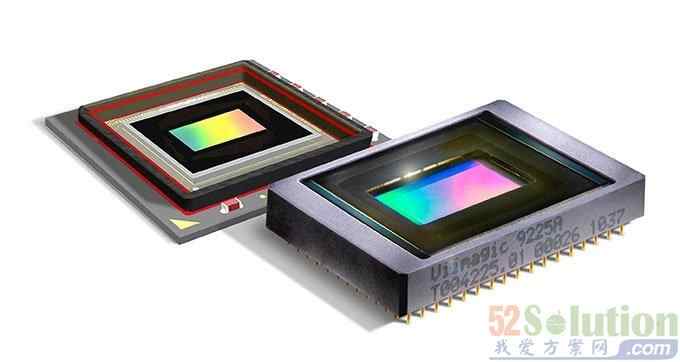

“IMX XXX”是索尼感光元件(CMOS)的型号系列,之前推出过IMX220/230/240等产品。许多手机厂商都使用索尼IMX系列的CMOS,比如:乐视乐Max、华为P9、荣耀7等等。魅族MX4、MX5上之前使用了IMX220系列的CMOS,魅族还表示其是全球最大的IMX220/230的使用厂商,此次MX6搭载的则是索尼最新定制的IMX386 CMOS。IMX386是索尼基于IMX286定制的CMOS,可以理解为IMX286的升级版。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
巧合的是IMX286正好是华为P9上正在使用的CMOS,现在就能明白此前李楠发布的一条微博的内涵,白永祥在魅族MX6发布会上更直接讽刺:“好产品不需要其他LOGO背书”,矛头直指华为和徕卡的合作。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
从基本参数上看,两款CMOS其实并没有太大区别,同为1200万像素,单个像素面积:1.25μm*1.25μm,然而华为P9却采用双摄像头设计,利用彩色传感器(IMX 286)记录色彩,黑白传感器(IMX MONO)记录亮度信息来合成照片,细节表现更好、玩法更加有趣。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
关于IMX386并没有更多信息,这个升级版很可能在算法上做了不少优化。可以确定的是,其在镜头光学素质方面有很大提升,华为P9的主摄像头光圈为f/2.2(副f/2.4),而MX6的则为f/2.0,另外还搭载了PDAF相位对焦技术,可见IMX386相比IMX286依然升级了不少。

为什么摄像头从2000W像素下降到1200W?


PRO 6采用2116万像素摄像头,MX4、MX5则采用2070万像素摄像头,而MX6的摄像头像素不升反而降了。在新品未发前,根据爆料有煤油们讨论可能是因为MX6会搭载光学防抖技术,所以将2000万下降到1200万,因为2000万像素带不起。。.。。.然而MX6并没有采用光学防抖技术。

好在1200万像素并不意味者最终成像效果要比2000万像素的差,因为成像画质不单单由像素决定,还要考虑镜头的光学性能、CMOS面积、图像处理器水平等等。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
相同的传感器面积,假如像素升高,单个像素的面积则会减少,在实际的拍照中会导致光线的捕捉变弱,整体色彩表现不够丰富,特别是夜拍能力会大大下降。

比如在MX5上使用的IMX220 CMOS虽然像素达到2070万,单单个像素面积只有1.2μm,而MX6使用的IMX386单个像素面积达到1.25μm,在最终的成像色彩和亮度等方面会比MX5更好。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
同时高像素还会导致照片文件增大(占内存),影响传输速度,也会间接影响拍照速度,可以看出MX6配合PDAF相位对焦技术,在拍照速度方面提升了不少,不过低像素对于放大后的细节保留会没有高像素的丰富。

PDAF相位对焦是否真能提高拍照速度?

魅族在发布会上表示MX6搭载了PDAF相位对焦技术并在算法上做了不少优化,最快对焦速度可达0.2秒,最快拍照速度可达319毫秒,那么这个PDAF相位对焦到底是什么鬼?

PDAF(Phase Detection Auto Focus)其实就是“相位对焦(相位检测自动对焦)”的英文简称,厂家故意加个英文前缀也许只是为了显得更高大上,或者忽悠小白罢了,不过也有书面表达喜欢用“PDAF相位对焦”这种全称。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
对焦技术有好多种,比如:相位检测、反差对焦、激光对焦、红外线对焦等等,相位对焦技术在数码相机领域非常成熟,在手机上的使用最早可以追溯到三星Galaxy S5,目前已有不少手机采用这种技术,比如魅族自家的MX5,还要OPPO R7、三星Galaxy S6 edge等,就连苹果独创的Focus Pixel对焦技术本质上也是相位检测,魅族PRO 6采用的则是激光对焦技术。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
一般的反差对焦是根据焦点处画面的对比度变化,寻找对比度最大时的镜头位置来确定对焦点,相位对焦则是在感光元件上预留出一些遮蔽像素点,专门用来进行相位检测,通过像素之间的距离及变化等来决定对焦的偏移值从而实现准确对焦。

相比反差对焦,相位对焦能有效降低处理器负担和镜头“工作量”,因此对焦速度会大大提升。相位对焦技术不足的是在暗光环境下很难对焦,这或许也是魅族将摄像头像素降低,以及将光圈加大到f/2.0的其中一个原因。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
魅族在追求瞬间成像的体验,也就有了发布会上的一句话:“在某些场景下拍照速度甚至超过了S7 edge”,需要注意“某些场景”和“拍照速度”两个字眼,可见魅族还算比较厚道,因为其只说成像速度,而不是成像画质,并且强调某些场景。

三星S7 edge采用的是更为先进的Dual Pixel双核疾速对焦技术,整体对焦速度上会比相位对焦技术更快,至于魅族说的“某种场景”,还真要找两台手机对比过才知道。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
6P镜头又是什么鬼?如何提升画质和减少炫光?

魅族在发布会上说MX6的摄像头采用6P镜片设计,提升画质的同时能减少炫光,这里的“镜头”是指摄像头传感器前端的透镜组,这些透镜主要的作用是滤掉一些杂光(红外线、炫光等),也有变焦作用,主要体现在单反相机上。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?
理论上镜头片数越多,成像越真实。一般镜片上会有各种镀膜,这些镀膜可以滤掉人眼看不到却能被传感器捕捉到的杂光,还能提高正常光线的通过量,得到更接近真实的成像画质,还有聚集光线的能力,因此能提高照片的解析力和对比度。

6P镜头就是由6片镜片组成的镜头,其能弥补5P或4P1G镜头的一些不足。蓝玻璃虽然可以改善眩光,但眩光产生很大原因是因为光线在镜片之间发生色散和反射,6P镜头的结构设计上会有更多的余量来修正,从而达到减少眩光的效果。

不少手机都搭载了这种6P镜头,比如:nubia Z9、乐视手机、华为荣耀6 Plus等,不过,考虑到成本问题目前大部分手机采用的都为塑料镜片,相对来说没有玻璃镜片成像质量好。

镜片并不是越多越好,镜片越多会导致光线折射率增大,简单来说就是会损耗光线,影响成像亮度。同时镜片增多会导致摄像头变厚,对于追求轻薄设计的手机来说就变成了一种约束。

f/2.0光圈:一定程度提高进光量,背景虚化更好

光圈是用来控制光线量透过的镜头,光圈大小用f值表示,我们在手机或相机的参数上看到的f/2.0、f/2.2、f/2.4等就是表示光圈的大小。

光圈F值=1/f=镜头的焦距/镜头光圈的直径,简单来说数值越小,光圈越大,在实际的表现中,假如光圈越大,进光量则会增大,画面会更明亮、弱光成像效果更好,减少噪点的产生,同时背景虚化效果也会更好。
揭秘魅族MX6 IMX386传感器,真有那么牛逼吗?

MX6的光圈为f/2.0、对比PRO 6以及MX5的f/2.2光圈,成像效果会更优秀。不过由于传感器面积、镜头设计等的原因,手机上的f/2.0与单反上的f/2.0不能相提并论。

综合来看魅族MX6上的这颗首发镜头确实升级了不少,但并非业内最强,尤其是跟双摄像头比还是有差距的,并且毋庸置疑,其后续会被各大厂商使用。还是那两句老话,厂商的样张看看就好了,最关键还是看自己的拍照技术。
