经验分享:硬件工程师谈EMC分类及电路设计

发布时间:2016-07-7 阅读量:1687 来源: 我爱方案网 作者:

【导读】家电硬件工程师在进行整机调试时,EMC测试整改往往要耗费大量精力,尤其涉及到版图修正时甚至会影响整个项目的完成节点。本文主要分享一些经验,来谈谈硬件工程师是如何给EMC分类的,同时时如何做电路设计的?

1EMC分类
emc
2ESD标准

家用电器ESD标准:

GB4706.1(IEC60335) 第19.11.4.1章节,

GB/T17626.2(IEC 61000-4-2)第5章;

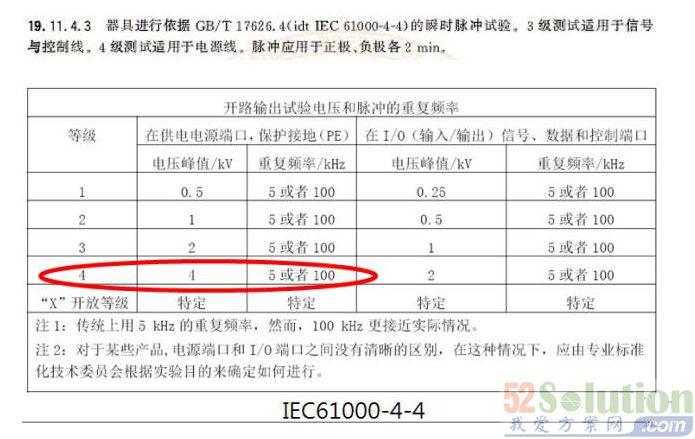

3电快速脉冲群EFT

家用电器Surge标准:

GB4706.1(IEC60335) 第19.11.4.3章节,

GB/T17626.4(IEC 61000-4-4) ;

4浪涌抗扰度SURGE

家用电器Surge标准:

GB4706.1(IEC60335) 第19.11.4.4章节,

GB/T17626.5(IEC 61000-4-5)第5章;
浪涌抗扰度SURGE

对策

准备:电源回路的正确认识-以Buck-boost系统为例

电路图:
电路图
PCB回路:
PCB回路
EMC-Surge处理

Surge 差模2KV 共模4KV可以通过的最小规格电路配置(12V0.3A)
PCB回路
关键点:ZNR1、FR1、EC1+EC2、L1

压敏电阻ZNR1:规格10D471

保险电阻FR1:10-22欧姆 线绕电阻

电容电容容量:大于4.7uF*2或者10uF/400V

差模电感L1:感量小于2.2mH

EMS设计要点-压敏电阻

压敏电阻的PCB Layout要点
EMS设计要点-压敏电阻
EMS设计要点-π型滤波器

π型滤波器的PCB Layout要点
EMS设计要点-π型滤波器
EMS设计要点-单点接地

家电电源中常见的ESD测试失效为隔离电路中IC低压脚位失效,其设计要点在于PCB中地线的走线处理,版图中Y电容/Vcc电容/变压器/主电流回路的GND分别单点接入400V电解电容GND是关键。
