神奇技术:透明超级电容器即将整合于显示器中

发布时间:2016-06-15 阅读量:1172 来源: 我爱方案网 作者:

【导读】研究人员们设计出一种单步骤的气雾剂合成与干式沉积法,以产生作为电极使用的SWCNT薄膜,以实现由聚乙烯套管和凝胶电解质构成的电化学双层电容器(EDLC)原型。

芬兰阿尔托大学(Aalto University)和俄罗斯斯科尔科沃理工学院(Skolkovo Institute of Science and Technology)的研究人员开发出一种完全透明的电化学双层电容器,在电极部份利用了单壁碳纳米管(SWCNT)薄膜。

这 一研究成果发表在“基于单壁碳纳米管薄膜的透明与软性高性能超级电容器”(Transparent and flexible high-performance supercapacitors based on single-walled carbon nanotube films)一文中,所取得的SWCNT薄膜能表现出极大的电容率(178F g?1或552μF cm?2)、高光学透明度(92%)以及高达10,000次的充电/放电周期。这些特性使得SWCNT薄膜极其适用于设计灵活且高性能的透明软性能量储存组件,从而应用于显示器、传感器或太阳光电(PV)电池等应用中。

研究人员们设计出一种单步骤的气雾剂合成与干式沉积法,以产生作为电极使用的SWCNT薄膜,以实现由聚乙烯套管和凝胶电解质构成的电化学双层电容器(EDLC)原型。

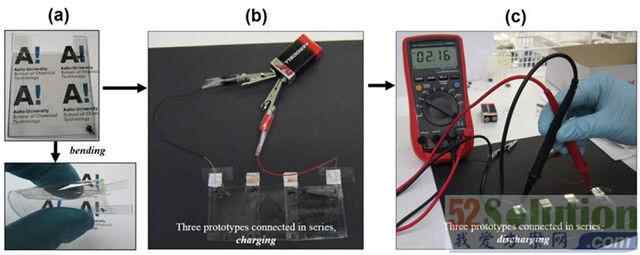

基于SWCNT薄膜的透明软性EDLC原型;串联3个EDLC原型进行(b)充电与(c)放电 (来源:Kanninen et al.)
(a) 基于SWCNT薄膜的透明软性EDLC原型;串联3个EDLC原型进行(b)充电与(c)放电

这项研究的主要作者Petri Kanninen认为,相关的研究结果可望应用在一些美学价值高的产品中,例如运动腕带和智能衣服,以及显示器与智能门窗等预设的透明终端应用。

研究人员们现在正致力于为其SWCNT超级电容器开发可伸缩的版本,希望能够达到100%的延长性,而无损于其性能。
