立锜科技低成本全集成双输出移动电源解决方案

发布时间:2016-03-16 阅读量:1253 来源: 我爱方案网 作者:

【导读】作为专业的模拟IC设计公司,立锜科技提供移动电源所需的各种器件,包括同步Boost转换器、线性及切换式充电IC,还有将同步Boost转换、端口保护、电池充电和电池容量测量、显示等功能全部集成在一起的整合型方案,使你无需使用额外的MCU,就可用最少的组件数量和最低的总体成本设计出最好用的移动电源产品。

RT9480是以锂离子电池为基础的移动电源和其它便携式应用的高集成、易用电源方案,其简称为 EZPBSTM(Easy to use Power Bank Solution 的缩写)。它将线性充电电路、同步Boost电路、双输出负载管理电路和手电筒支持功能集成在一起,还包括了使用4只 LED 进行指示的电池容量、充电状态和放电状态指示功能。其封装为 WQFN-24L 4x4。

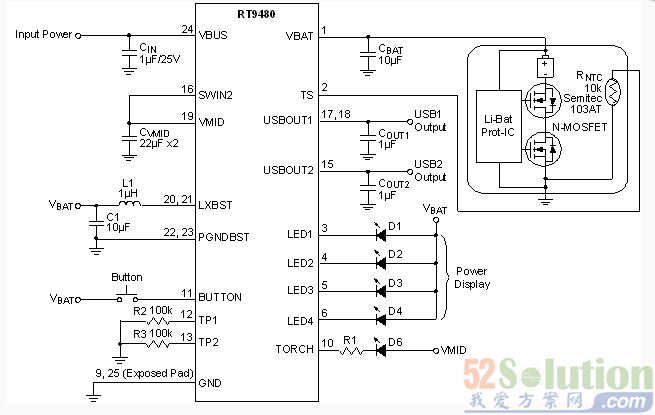

立锜科技低成本全集成双输出移动电源解决方案

关键参数:

立锜科技低成本全集成双输出移动电源解决方案

方案特点:

EZPBSTM 单芯片,组件数量少
多种保护功能:OTP, OVP, OCP, VBUS 和输出短路保护
智能算法,支持同时进行充电和放电
充电

线性充电,电流高达 1.2A
动态功率管理(DPM)功能
热调节
自动复充
支持 JEITA 规范
输出

支持双埠输出
自动或键控方式
同步 Boost,总输出电流可达 2.5A
►峰值效率可达 97%
电池充电状态指示器

电池充电状态检测
支持使用 NTC 热敏电阻进行电池温度检测
驱动4只 LED 进行电池充电状态指示
手电筒功能

方案优势:

无需使用额外的MCU,就可用最少的组件数量和最低的总体成本设计出最好用的移动电源产品。
