全新高效基带应用处理器架构CEVA-X

发布时间:2016-02-23 阅读量:792 来源: 我爱方案网 作者:

【导读】CEVA公司推出新型CEVA-X DSP 架构框架,重新定义了基带应用中控制和数据平面处理的性能和能效。凭借CEVA在基带处理器上有深厚的积累(迄今已有超过60亿设备内建了CEVA的处理器技术),新的CEVA-X架构可以胜任日益复杂的基带设计,适用于广泛的应用场景,包括LTE-Advanced 物理层控制、机器通信(MTC)和无线连接技术等。

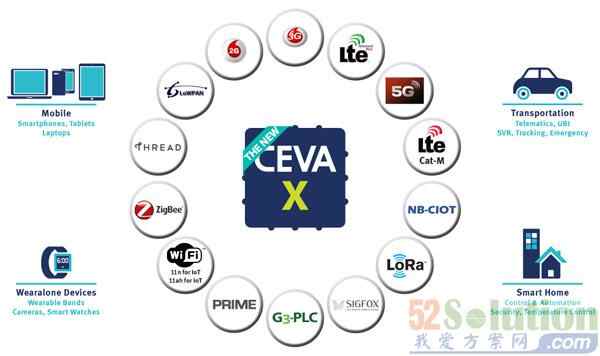

图:全新高效基带应用处理器架构CEVA-X

新型CEVA-X使用可扩展的VLIW/SIMD架构、高达128位SIMD、可变流水线长度和支持定点运算和浮点运算。与前一代CEVA-X相比,新型CEVA-X可以提供2倍以上的DSP性能,而功耗却低50%。这种架构还包括专用32位零延迟指令集架构(Instruction Set Architecture, ISA)、32位硬件除法和乘法、动态分支预测和超快上下文转接,以提供现代基带设计要求的高效控制处理。

CEVA-X4 – Multi-RAT PHY控制处理器

CEVA-X4是基于新型CEVA-X DSP架构的首款内核,瞄准 2G/3G/4G/5G基带中multi-RAT多载波P物理层控制处理中最复杂的工作负荷。

Linley Group的高级分析员Mike Demler评论道:“由于业界采用LTE Advanced Pro,并有望达到1Gbps的蜂窝下载速度,因此,目前的调制解调器架构将需要进行全面革新,以满足目前严格的性能和功率限制要求。CEVA利用这种新的基带处理器架构,将其高性能DSP与实时控制能力有效结合,以处理整个基带系统,从而应对这种需求。此外,CEVA-X4利用其先进的特点,如并行处理高达5个载波分量,为客户提供迈向5G的路线图。”

CEVA-X4专为解决新一代调制解调器设计中面临的三个最关键挑战而设计:

高效控制处理:对于多载波聚合来说,L1 PHY控制处理显着增加。例如,并行处理高达5个载波分量和在多个载波上顺序处理多个PHY控制任务,需要新一代Rel-13 LTE Advanced Pro调制解调器。

强大的DSP处理:需要显着提高DSP的性能以支持繁重的LTE工作负荷,包括逐个信道测量、校正和解码,以及其他RAT标准。

先进的系统控制:为了以较低的延时限制方式处理系统中的多个加速器、DSP和共处理器,需要开展复杂的系统调度和数据通信管理。

为了应对这些挑战,CEVA-X4以高效方式组合了一组独特的基带优化特点和功能,这种128位宽 VLIW/SIMD处理器在4个相同的标量处理单元(SPU)中具有8个MAC,并有10段流水线,且采用16nm工艺以1.5GHz运行,从而实现每秒160亿次运算(GOPS)。处理器的高效控制特性包括整数流水线、带有硬件除法和乘法的全面32位RISC ISA及分支目标缓冲器(BTB),CoreMark / MHz评分为4.0分,比目前智能手机中使用的最成熟内部DSP高60%(每线程)。

对于系统控制来说,CEVA-X4利用创新性的CEVA-Connect™技术协调整个PHY系统,包括DSP、共处理器、加速器、存储器和系统界面,为调制解调器设计提供了一种整体方法。它配备了专用硬件共处理器接口,引入了无需软件干预的自动数据和控制通信管理机制。其存储器子系统支持先进的非阻塞2-way或4-way Cache机制,并具有硬件和软件预取能力。

CEVA无线业务部门副总裁兼总经理Michael Boukaya评论道:“构建现代基带非常复杂,需要一种新的方法来解决系统设计的瓶颈。CEVA-X4帮助授权客户开发最简化多模调制解调器系统架构,以实现DSP和控制处理的完美平衡。CEVA-X4比前一代PHY控制DSP实现了巨大改进,是我们二十多年以来在该行业积累了深厚基带专业技术的体现,确保CEVA-X4能完美满足下一代4G和5G标准的最苛刻要求。”

要了解更多信息,请访问launch.ceva-dsp.com/ceva-x。
