第三代智能车用电机控制器方案

发布时间:2015-12-18 阅读量:1596 来源: 我爱方案网 作者:

【导读】目前智能电机的应用越来越广泛,优势十分明显。每车平均28个电机,两年之后会上升至30个。汽车电机离不开驱动和控制装置。本方案基于Infineon的TLE987x和TLE986x系列芯片,芯片高度集成,高性价比,将电机驱动变得简单!降低整体方案成本!

随着科技的不断进步,汽车中集成的电子控制电机数量与日俱增。据IHS预测,到2017年这个数字将增至29亿,相当于平均复合年增长率(CAGR)达到5.7%。每辆汽车将有大约30台电子控制电机。而车载电机数量快速增长的最主要诱因在于电子控制电机凭借其显而易见的优势正在逐步取代传统的机械电机,以实现有助于提高能效、降低二氧化碳排放、安全驾驶等创新汽车架构。这些架构主要基于分布式、机电一体化电机控制解决方案,例如HVAC鼓风机、发动机散热风扇、水泵和油泵、电动车窗、前后雨刮器等等。

【方案介绍】

本方案是基于Infineon的TLE987x和TLE986x实现的,芯片采用了ARM Cortex M3处理器,其外设集包含电流传感器、与捕获和比较单元(CAPCOM6)同步、可实现脉宽调制(PWM)控制的逐次逼近型10位ADC,以及16位定时器。此外还集成了LIN收发器,以便与器件及众多通用I/O通信。支持通过LIN收发器,进行快速编程。

【方案特色】

该芯片集成Corte-M3内核MCU、NMOS驱动(带Chargpump)、PWM/LIN收发器、以及10bit ADC电流采样;宽范围的工作电压, Vs=5.4V to 28V,适用汽车12V系统。本芯片高度集成,高性价比,将电机驱动变得简单!降低整体方案成本!

第三代智能车用电机控制器方案

【系统方块图】

第三代智能车用电机控制器方案

【规格说明】

主要组件:TLE9877QXA40、TLE9867QXA40、IPD25N06S4L-30
产品应用:HVAC、Waterpump、Fuelpump、Window Lift、BLDC MOTOR、DC Motor
技术支持:可提供规格书、开发平台、开发工具、原理图、Demo板、软件例程……等

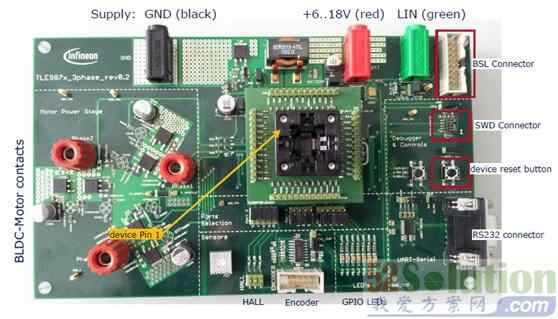

【方案照片】

第三代智能车用电机控制器方案
