非接触,多模式高智能门锁方案

发布时间:2015-08-10 阅读量:1100 来源: 我爱方案网 作者:

【导读】我们身边正发生着这样的变化:家居日渐流行,家居智能化产品层出不穷。作为智能家居的基础产品,智能锁不负众望,新产品的发布速度不断加紧,市场的期望值一直居高不下。基于此,我爱方案网的小编跟大家分享一个最新的智能门锁方案。

PN512 是 NXP 的一个高度集成的非接触读写芯片,集成了13.56MHz下的各种主动/被动式非接触通信方法和协议。PN512 支持四种不同的工作模式: ISO/IEC 14443A/MIFARE 和 FeliCa 读/写器, ISO/IEC 14443B 读/写器, ISO/IEC 14443A/MIFARE 和 FeliCa 卡模式以及 NFCIP-1 模式。

本智能门锁方案基于 NXP PN512 E-LOCK ,主控 IC 采用 NXP 的 LPC11U68,NFC 读卡 IC 采用 NXP 的 PN512。目前支持的 NFC 协议中的 Type A、 Type B、 Type F 和 P2P 执行开锁。

非接触,多模式高智能门锁方案

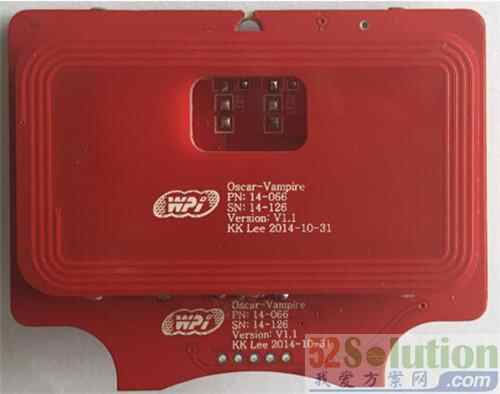

【展示板照片】

非接触,多模式高智能门锁方案

非接触,多模式高智能门锁方案

【方案方块图】
非接触,多模式高智能门锁方案

【系统功能】

① NFC 通信:
使用 PN512 实现 NFC 读卡器功能,读取 Type A、Type B、Type F 卡,支持 P2P;

② 驱动马达开锁:
通过 DRV8837 驱动直流无刷马达开锁;

③ 工作状态指示:
通过 LED 指示工作状态,绿色表示读卡成功并开锁,红色读卡信息错误;

④ 电池供电:
采用四节 5A 电池供电;

⑤ 低功耗:
由 LPC11U68 控制系统周期性侦测是否有卡靠近,系统静态功耗低(<30uA)

【方案特性】

① NXP LPC11U68 ARM Cortex-M0 处理器,主频最高 50 MHZ;

② NXP PN512 传输频率 13.56 MHz 读卡芯片,传输速率最高 424 kbit/s;

③ TI DRV8837 1.8A 最大驱动电流,低电压 H 桥电机驱动器。
