智能照明的催化剂：基于NXP的智能网关解决方案

一 方案介绍

本方案设计使得以太网可以轻松控制、访问、上传ZigBee、JenNet-IP网络智能照明节点的信息，再经由互联网路由器就可以方便联接至云端，这样透过手机、计算机等可实时监控智能终端。如ZigBee/JenNet-IP网络上的智能照明（智能灯泡）节点可以经由这个网关而被手机APP控制，手机APP也可以查询当前智能照明节点的所有状态。
二 方案特色

• 可支持ZigBee HA&LL或JenNet-IP智能照明网络
• 连通以太网网关/协议
• 支持标准的网络安全，支持本地Web服务器
• 可编程的自定义应用程序，可定制的LED和按键的功能。
• 使用OpenWRT Linux操作系统
• NXP LPC 3240 ARM9主机控制器
• 通过CE和FCC认证

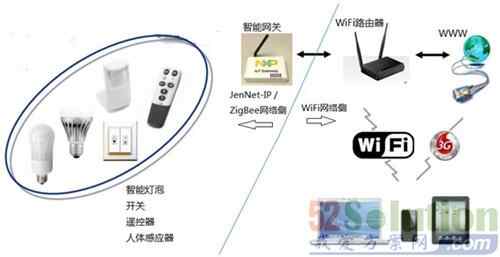

三 功能框图

四 规格说明

1）重要部件

• LPC3240 ARM9处理器 LPC3240 采用了一个ARM926EJ-S CPU，具备Harvard架构，5级流水线和完整的存储器管理单元（MMU），工作频率最高可达266 MHz，包含256 kB片内静态RAM，一个NAND闪存接口，一个以太网MAC，一个支持SDR和DDR SDRAM的外部总线接口，以及其它静态设备。另外，LPC3240包含一个USB 2.0全速接口，7个UART，2个I2C总线接口，2个SPI/SSP端口，2个I2S总线接口，2个单输出PWM，一个电机控制PWM，6个带捕获输入和比较输出的通用定时器，一个SD接口，以及一个带触摸屏检测选项的10位模拟-数字转换器（ADC）。

• JN5168  Zigbee无线通讯 JN5168是超低功耗的32位RISC高性能无线微控制器，带256 kB嵌入式闪存、32 kB RAM和4 kB EEPROM存储器，集成了2.4 GHz IEEE802.15.4兼容型收发器和各种模拟和数字外设，15 mA工作电流特性和0.6 μA睡眠定时器模式实现出色的电池寿命，支持用一枚钮扣电池直接供电。JN5168支持JenNet-IP、ZigBee Home Automation、ZigBee Smart Energy、ZigBee Light Link、RF4CE和IEEE802.15.4网络协议栈。

2）方案照片
3）使用规格及应用领域

• 7-16 V直流电源输入；

• 以太网RJ45端口；

• USB端口支持WiFi适配器或额外的网络层；

• 适用于ZigBee、JenNet-IP网络控制、连通以太网网关/协议、智能照明、智能楼宇的通信与控制等领域。
