坏在哪里?拆修一台日精电子血压计

发布时间:2015-07-24 阅读量:8163 来源: 发布人:

【导读】几年前买的日精腕式电子血压计,突然不好用了,故障现象是:开机工作,但充气不足,无法测量。根据经验判断:一是漏气(管线或腕带);二是放气阀故障(不该放气的时候放气);三是气泵充气压力不够。正好有时间,拆机看看,能不能维修。

NISSEI(日精)WS-611腕式血压计,只有两个按钮:电源、单位变换(mm汞柱与千帕),可以测量舒张压、收缩压、心率。

坏在哪里?拆修一台日精电子血压计

坏在哪里?拆修一台日精电子血压计
腕带下边的拆卸螺丝,侧面可以看见,拧下来。

坏在哪里?拆修一台日精电子血压计
还有3个卡扣,顺势可拔出来。拿下来的腕带。

坏在哪里?拆修一台日精电子血压计
卡扣方向。L弯的是螺丝固定的。

坏在哪里?拆修一台日精电子血压计
血压计底部。除了第一支可见的螺丝(上部箭头)外,还有2只(蓝箭头标示),篮圈所示为卡扣孔。




坏在哪里?拆修一台日精电子血压计
沿缝隙将壳子分开。依次是电池仓盖、上盖、下部。

坏在哪里?拆修一台日精电子血压计
主要部分。

坏在哪里?拆修一台日精电子血压计
取下带液晶的电路板,这是液晶板的背面。

坏在哪里?拆修一台日精电子血压计
液晶板下面的器件,已标示。

坏在哪里?拆修一台日精电子血压计
拿出主要器件。

坏在哪里?拆修一台日精电子血压计
气泵与电机。




坏在哪里?拆修一台日精电子血压计
反面。电机旋转,带动两个皮碗上下运动,皮碗上有单向阀,将气体挤出(跟鱼缸加氧泵构造差不多)。

坏在哪里?拆修一台日精电子血压计
压力传感器,第一次捡到这么大个头的。

坏在哪里?拆修一台日精电子血压计
壳子下部。拿出主要器件后的空壳子。

坏在哪里?拆修一台日精电子血压计

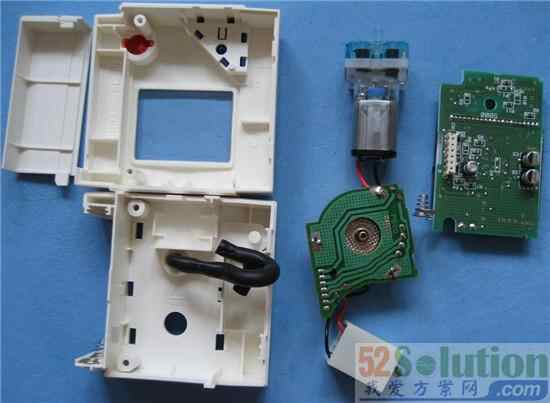

全家福。

坏在哪里?拆修一台日精电子血压计
电路上的固态电容。

坏在哪里?拆修一台日精电子血压计
电池接点的细节。

小结:

通过拆解暴露内部原件,大家可以看到日精的元件和焊接等做得还是很精细的。坏了的原因,经仔细测试,初步确定气泵压力不足,导致充气不足,由于没有备件更换,暂时搁置。
