三星Exynos 7420是现在最好的CPU,你信吗?

发布时间:2015-07-21 阅读量:2407 来源: 发布人:

【导读】三星Exynos 7420是三星目前最好的CPU,也是号称现在全球最顶尖的处理器,一经使用,它就给Galaxy S6/S6 Edge带来了无尽的荣耀。那么Exynos 7420到底有多厉害?比之高通骁龙810处理器又如何呢?下面我们简单看一看。

点评:三星终于凭借这个处理器扬眉吐气了一把。

最大的亮点——14nm FinFET制作工艺

三星Exynos 7420是现在最好的CPU,你信吗?

Exynos 7420最大亮点是采用了14nm FinFET制作工艺,这个工艺是三星自家的,很厉害(对手台积电的16nm工艺尚未实现量产,而高通 810处理器使用的还是20nm工艺),就连高傲的苹果也打算让三星来给其生产A9处理器。

三星Exynos 7420是现在最好的CPU,你信吗?

制程工艺又是什么鬼呢?从数值上来说,是越小越好,因为晶体管之间的距离越小,那么相对能耗就更低,同时由于在同等单位面积下容纳的晶体管越多,所以性能就更强。

比如IBM不久前刚在实验室完成7nm的芯片制作(暂时无法商用量产),可使指甲盖大小的芯片容纳多达200多亿个晶体管。

三星Exynos 7420是现在最好的CPU,你信吗?

FinFET是什么意思?

我们知道,虽然理论上制程工艺的数值越小越好,但如果晶体管之间距离太小则会导致芯片不同部分之间发生漏电流现象,而FinFET工艺为了解决该问题,会在两个传导通道之间加入一层很薄的硅“鳍”。

FinFET的全称为Fin Field-Effect Transistor(鳍式场效晶体管),它不是三星首创的,它是由加州大学伯克利分校的胡正明发明,其工作原理是将晶体管由传统的平面结构变为3D结构,此种设计能够大幅度改善电路控制并减少漏电流。

最早商业化使用FinFET技术的公司是英特尔,该公司在2011年推出了22nm的FinFET工艺,目前包括三星、台积电等在内的半导体厂家都已经投身于FinFET的研究和推进工作。

三星Exynos 7420是现在最好的CPU,你信吗?

Exynos 7420、骁龙810、苹果A8谁更牛逼?

这三个家伙是当今移动处理器行业的顶尖代表:

Exynos 7420是全球第一款采用14nm FinFET工艺制造的移动处理器,也是三星的最新骄傲,整合四个A57 2.1GHz和四个A53 1.5GHz CPU核心,同时集成了Mali-T760 MP8 772MHz。

骁龙810是高通的旗舰64位芯片,同样是A57、A53组成的八核心,主频最高为2.0GHz、1.5GHz,同时集成了Adreno 430,不过工艺是台积电20nm,遭到了过热的严重困扰。

A8是苹果率先利用台积电20nm打造的,已经是第二代64位架构,还是自主设计的,仅仅是双核心,频率也不过1.4GHz,GPU方面则是四核心的PowerVR GX6450,体现着苹果一如既往的够用就好的理念。

三星Exynos 7420是现在最好的CPU,你信吗?

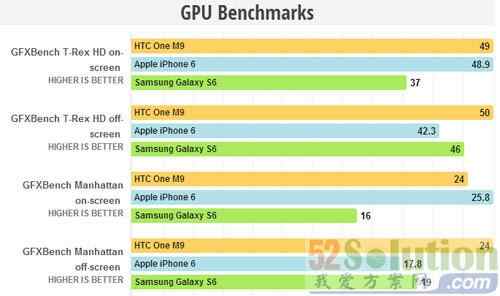

那么问题来了:具体到手机上,谁更牛逼呢?全球专业手机网站PhoneArena将三者放到了一起,正面对比了CPU、GPU以及电池续航的差异,测试结果是(装备它们的手机分别是Galaxy S6、HTC One M9、iPhone 6):

首先,苹果A8和骁龙810在CPU、GPU以及电池续航方面表现差不多,考虑到手机配置的不同,骁龙810略胜苹果A8,但由于发热严重,只能降频使用,反而落后苹果A8。

Exynos 7420无愧当今最好的安卓处理器,在单线程性能落后A8不到12%,多线程性能一骑绝尘,其他方面的表现要么与A8并驾齐驱,要么略好一丝。

三星Exynos 7420是现在最好的CPU,你信吗?

三星Exynos 7420是现在最好的CPU,你信吗?
三星Exynos 7420是现在最好的CPU,你信吗?
